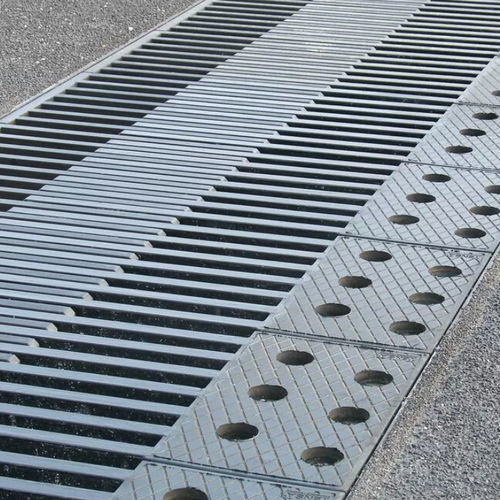

Junta de dilatación de acero TENSA-FLEX RC

cuadradade encajepara la construcción de puentes

Movimientos típicos: 100 a 800 mm Diseño modular No se necesita equipo de elevación para instalar placas dentadas Fácil reemplazo de placas dentadas Principio Las juntas dentadas de deslizamiento TENSA-FLEX de mageba son juntas de dilatación para movimientos en puentes de hasta 800 mm. Consisten en placas dentadas y contrapiezas de acero vulcanizadas en elastómero durable. Las placas dentadas está pretensadas hacia abajo a resultas de una ligera inclinación que se produce durante su instalación y así mantienen un contacto constante con las contrapiezas del otro lado dela apertura.Todo ello evita que sobresalgan por encima de la calzada debido a asentamientos o rotaciones del puente. Las placas dentadas están fijadas al puente de forma no rígida con unos bulones de anclaje, reduciendo así el efecto de los momentos sobre la estructura. Se pueden anclar mediante bulones directamente a una superficie de hormigón preparada especialmente para ello o bien mediante tornillos a una subestructura de acero separada y hormigonada a la estructura principal. La orientación de los dientes, en la dirección de circulación de los vehículos, minimiza la emisión de ruidos y maximiza el confort en la conducción. Un canal de drenaje, sujeto detrás de la junta, desemboca en el sistema de drenaje del puente. Aplicaciones Las juntas dentadas de deslizamiento TENSA-FLEX RC son adecuadas para su uso en puntos de mucho tráfico. Su especial sistema de anclaje con bulones las hace particularmente útiles en lugares donde es necesario minimizar el impacto sobre la estructura principal.
