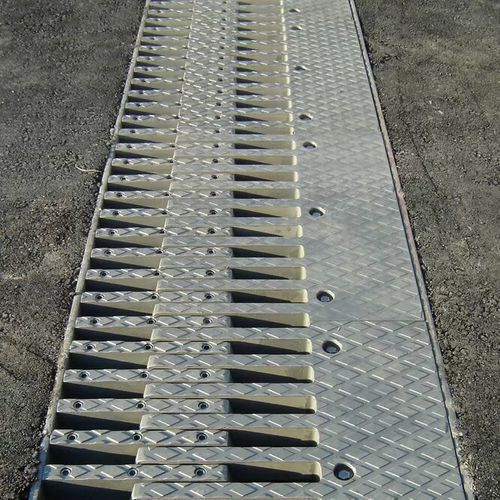

Junta de dilatación de acero TENSA-FINGER GF

cuadradade encajepara la construcción de puentes

Movimientos típicos: 200 a 1500 mm Muy robusta y durable Diseño simple para grandes movimientos Pocas piezas a desgaste, de bajo mantenimiento Placas de superficie sujetadas por resortes, facilitando las rotaciones y amotiguando vibraciones Principio Las juntas dentadas de deslizamiento TENSA-FINGER GF de mageba son juntas de dilatación para movimientos en puentes de hasta 1.000 mm. Consisten en unas placas dentadas de acero fijadas a unos perfiles de borde que se anclan a cada lado de la apertura y que incorporan pestañas aislantes para la conexión con la membrana impermeable del tablero. Un canal de drenaje sujeto por debajo de la junta y conectado a los perfiles de borde desemboca en el sistema de drenaje del puente. Las placas dentadas están pretensadas mediante unos muelles de acero inoxidable, para evitar que sobresalgan por encima de la calzada en caso de asentamientos o rotaciones del puente. La fijación articulada de las placas dentadas resultan en una transferencia del momento al anclaje y a la estructura de apoyo mucho menor de la que se daría en el caso de juntas dentadas en voladizo. La orientación de los dientes, en la dirección de circulación de los vehículos, minimiza las emisiones de ruidos y maximiza el confort en la conducción. Aplicaciones Las juntas dentadas de deslizamiento TENSA-FINGER GF son adecuadas para su uso en puntos de mucho tráfico. El sistema está diseñado sobre una base modular que permite sustituir placas dentadas determinadas cuando sea necesario. Su principal ventaja en comparación con las juntas dentadas en voladizo es un efecto mucho más reducido de los momentos sobre la estructura del puente.
