Junta de dilatación de metal TENSA®MODULAR

rectangularcon bridapara obra de construcción

Resumen del producto
Cuando los juntas de dilatación modulares superan la longitud transportable o se instalan por fases, sus piezas deben empalmarse en obra. mageba ha desarrollado un empalme de campo atornillado resistente a la fatiga para el joint TENSA®MODULAR que emplea únicamente conexiones atornilladas, evitando la necesidad de soldadura en obra. Esta solución simplifica la logística, acelera la instalación carril a carril y mejora la calidad al concentrar soldadura y protección frente a la corrosión en fábrica.

Características clave

• Diseño de empalme atornillado resistente a la fatiga sin necesidad de soldadura en obra
• Soldadura y protección anticorrosión aplicadas en fábrica para una calidad controlada
• Optimizado para instalación carril a carril y entregas por fases
• Mecanismo de bisagra integrado para facilitar el montaje y la alineación
• Permite la retirada o sustitución rápida de juntas modulares en obra

Principio
El empalme de campo atornillado une los segmentos del junta modular mediante conexiones atornilladas de alta resistencia y un detalle de bisagra específico. Todas las soldaduras y tratamientos protectores se realizan en fábrica antes de la entrega, por lo que el montaje en obra solo requiere atornillar. El diseño busca un comportamiento a fatiga comparable al de los empalmes soldados, reduciendo riesgos y tiempos asociados a la soldadura en obra.

Aplicaciones
Diseñado para su uso en sistemas de dilatación de puentes y estructuras donde los joints TENSA®MODULAR se entregan o instalan por segmentos. El empalme atornillado es idóneo para juntas de gran longitud, construcciones en fases y proyectos que requieren instalación carril a carril, retirada temporal o reemplazo escalonado de los elementos modulares.

Información adicional / Leyendas

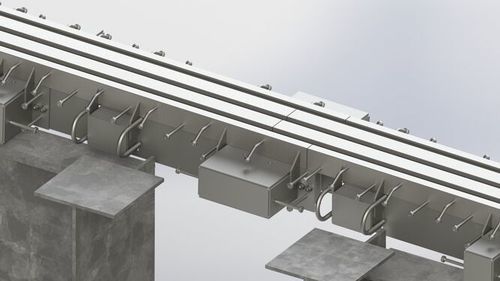

Las vistas en sección y las vistas instaladas muestran el detalle del empalme atornillado para vigas centrales simples y el joint TENSA®MODULAR completamente montado. Los dibujos destacan los patrones de perno, las ubicaciones de las bisagras y las áreas protegidas en fábrica antes de la instalación.

Especificaciones técnicas

• Empalme atornillado resistente a la fatiga (no requiere soldadura en obra)
• Compatible con los joints TENSA®MODULAR
• Mecanismo de bisagra integrado para optimizar el montaje y la transferencia de cargas
• Soldadura y protección anticorrosión aplicadas en fábrica en todas las superficies
• Adecuado para juntas modulares que deben empalmarse en obra por longitud o instalación por fases
• Permite instalación carril a carril y facilita la retirada/reemplazo
• Mejora la calidad en obra y acelera la instalación frente a empalmes soldados
