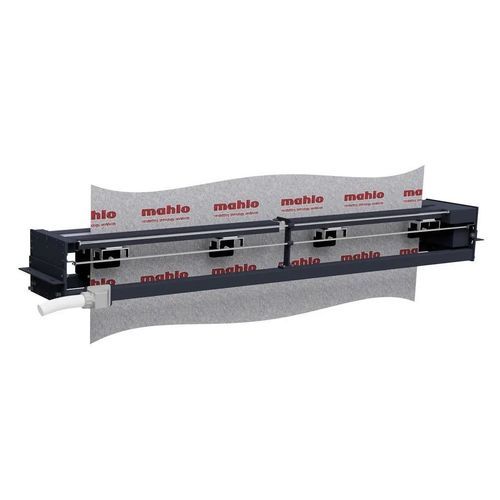

Máquina de inspección y medicion de tejido Orthopac FMC-15

Resumen
El Orthopac FMC -15 es un sistema óptico de detección y control de distorsiones para materiales textiles. Detecta y registra distorsiones residuales (curvatura y sesgo), determina la densidad trama/urdimbre y puede actuar como unidad de control para enderezadoras de trama externas. Con escaneo digital y procesamiento basado en FFT, el sistema se adapta automáticamente a diversas estructuras textiles y ofrece determinación angular rápida y precisa.

Funciones clave

• Detección y registro de distorsiones residuales de tipo bow y skew
• Determinación automática de la densidad trama / urdimbre
• Conexión y control de enderezadoras externas (salidas de impulsos, compatibilidad con rodillos de extracción, diferenciales de cadena y accionamientos multi-motor)
• Uso como sistema universal automático de enderezamiento/control para distintas líneas de producción

Puntos destacados del producto

• Óptica optimizada para medición angular de alta resolución
• Procesamiento de señal en tiempo real para cálculo angular instantáneo
• Iluminación trasera e incidente optimizada para un escaneo robusto en superficies variadas

Beneficios para el cliente

• Amplio espectro de escaneo: gestiona colores, impresos, jacquard, pelo y bucles
• Operación intuitiva y visualización ergonómica de distorsiones y registros
• Adaptación automática a estructuras de producto complejas para mediciones fiables

Principio de escaneado
Escaneado óptico por modulación claro–oscuro con análisis basado en FFT para la detección robusta de la estructura trama/urdimbre y los ángulos de distorsión.

Ámbito de aplicación
Instalado en marcos stenter, líneas de impresión y acabado u otros equipos de procesado de bandas para monitorizar y corregir distorsiones de trama y registrar datos de calidad en producción y acabado textil.

Detectores / cabezales de escaneo (ejemplos)

• Scanner TK-12 — optoelectrónico (luz reflejada)
• Scanner CK-15 — imagen / escaneo por cámara
• Scanner CTK-15 — sensor de cámara para alfombras y textiles técnicos
• Escaneado híbrido — combinación de imagen (CK) y optoelectrónica (TK)

Instalación y funcionamiento típicos
La familia FMC está disponible en versión puente compacta (FMC EP) para espacios reducidos y en puente estándar (FMC T) con rodillos guía. Los cabezales se posicionan automáticamente según el ancho de la tela; el sistema registra valores de distorsión y envía pulsos de control a las enderezadoras cuando es necesario. Integración con sistemas de control de proceso para coordinar tiempos de permanencia, extracción de humedad y medidas de humedad residual.

Observaciones
El sistema está diseñado para funcionar con enderezadoras Mahlo y de terceros, y soporta interfaces digitales modernas y tecnología de procesador para un control adaptativo y una visualización clara.

Características / especificaciones técnicas

• Tipo: Sistema óptico de detección y control de distorsiones
• Distorsiones detectadas: bow y skew (dirección trama)
• Medición adicional: determinación de densidad trama / urdimbre
• Métodos de escaneo: optoelectrónico (TK), imagen/cámara (CK), combinación híbrida
• Procesamiento de señal: cálculo de ángulo en tiempo real / instantáneo (basado en FFT)
• Iluminación: iluminación trasera e incidente optimizada para adquisición robusta
• Variantes de montaje: puente compacto (FMC EP), puente estándar con rodillos guía (FMC T)
• Integración: salidas de control para enderezadoras externas; soporte para rodillos de extracción, diferenciales de cadena, accionamientos multi-motor
• Adaptabilidad: adaptación automática a diversas estructuras y patrones textiles
• Visualización / operación: visualización ergonómica e intuitiva de distorsiones y registros
