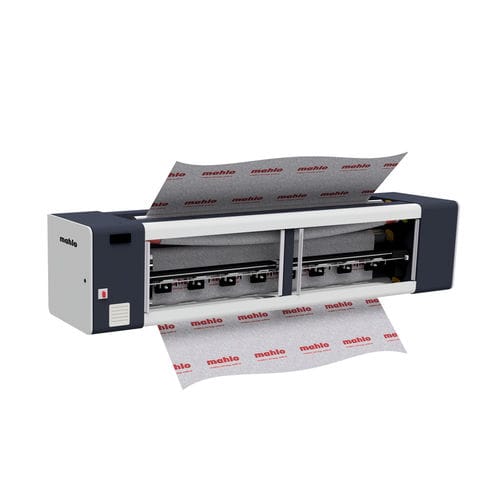

Enderezadora de trama Orthopac MFRC-15

hidráulicaelectromecánica

Resumen
Esta enderezadora fina y compacta está diseñada para corregir deformaciones residuales en la trama. El Orthopac MFRC ofrece una precisión de enderezado muy alta para deformaciones relativamente pequeñas. La unidad incluye de serie rodillos de sesgo y de curvatura y está disponible con ajuste de los rodillos por sistema hidráulico o electromecánico. Las velocidades de proceso van de 3 m/min a 250 m/min.

Descripción principal
Este modelo es un sistema compacto de enderezado fino para la corrección de deformaciones residuales. La particularidad del Orthopac MFRC es su capacidad para realizar ajustes de enderezado muy finos manteniendo una huella de máquina reducida. Disponible con accionamiento hidráulico o electromecánico de los rodillos de enderezado.

Puntos destacados

• Dosificación muy fina del efecto de alineación
• Dimensiones compactas
• Bajo contenido de producto en la máquina
• Ajuste fino de las deformaciones residuales

Beneficios para el cliente

• Mantiene tolerancias estrictas relacionadas con las deformaciones
• Permite documentar las deformaciones residuales
• Ayuda a reducir reclamaciones de clientes
• Mejora las relaciones con el cliente mediante calidad constante del tejido

Concepto técnico
El accionamiento de posicionamiento sin escalones para los rodillos de enderezado, combinado con una unidad hidráulica dedicada, proporciona tiempos de posicionamiento cortos, alta precisión y un mantenimiento mínimo. Dos unidades hidráulicas independientes (cada una con servomotor y bomba reversible con velocidad y sentido variables para la selección individual de cilindros para sesgo/curvatura) garantizan un funcionamiento eficiente con baja generación de calor. Como alternativa, está disponible un concepto de accionamiento electrome- cánico continuo con control servo de respuesta rápida y motores con control de frecuencia.

Áreas de aplicación

• En la salida de un stenter
• Equipos de sanforizado
• Máquinas de impresión
• Máquinas de laminado por llama
• Otras líneas de acabado y conversión

Variantes

• Orthopac MMR Straightener: Máquina de enderezado manual sin sistema de escaneo óptico y sin control

Sensores (opciones típicas)

• Scanner TK-12 — Escaneo optoelectrónico (luz reflex)
• Scanner CK-15 — Escaneo por imagen / cámara

Documentos y referencias (ejemplos)
Están disponibles folletos e información técnica para dispositivos Orthopac relacionados y la tecnología de escáneres Mahlo, incluidos folletos de producto e informes de aplicación que describen el enderezado de la trama, las opciones de escáner y la protección contra la corrosión para enderezadoras de trama.

Especificaciones técnicas

• Modelo: Orthopac MFRC -15 (enderezadora fina)
• Elementos de enderezado: rodillo de sesgo y rodillo de curvatura (de serie)
• Opciones de ajuste: ajuste por cilindro hidráulico o ajuste electromecánico (accionado por servo)
• Accionamiento de posicionamiento: accionamiento de posicionamiento continuo; unidad hidráulica o control servo electrome- cánico
• Unidad hidráulica: dos unidades hidráulicas independientes con servomotores y bombas reversibles para la selección individual de cilindros
• Rango de velocidad de proceso: 3 m/min a 250 m/min
• Enfoque de diseño: dosificación muy fina del efecto de alineación, huella compacta, bajo contenido de producto
• Sensores típicos: escáneres optoelectrónicos (reflex) o escáneres de imagen por cámara para la detección de deformaciones
