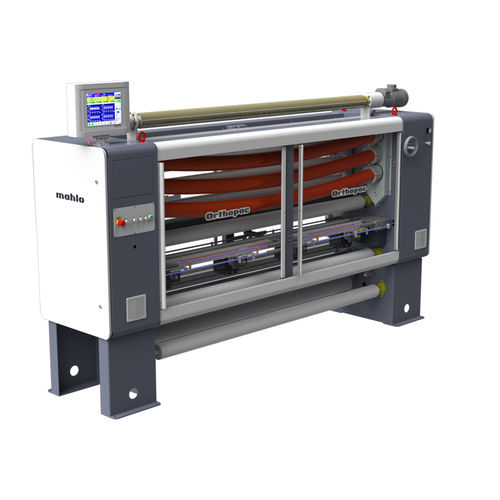

Enderezadora de trama Orthopac RVMC

automáticahidráulica

Descripción general
El Orthopac RVMC es un enderezador óptico de trama de Mahlo para la corrección de distorsiones en tejidos, como sesgo y arqueamiento. Se suministra con ajuste de rodillos de enderezado hidráulico o eléctrico y un concepto modular que permite adaptarlo a distintas líneas de acabado. El equipo integra escaneo óptico preciso, actuación de enderezado y funciones de control de proceso para supervisar y optimizar las operaciones de acabado.

Puntos destacados del producto

• Arquitectura modular para configuraciones flexibles y posibilidad de retrofit
• Opciones de ajuste de rodillos: hidráulico o eléctrico
• Visualización táctil para el operario con paquetes de software configurables (FULL o BASE)
• Integración compacta de funciones de enderezado y control de proceso

Beneficios para el cliente

• Monitorización en línea y regulación en lazo cerrado de parámetros relevantes
• Mayor productividad y fiabilidad en la producción
• Repetibilidad del proceso optimizada y documentación automática de calidad
• Trazabilidad y base comparativa para estándares de calidad
• Potencial de ahorro energético y plazos de amortización cortos

Ámbitos de aplicación

• En la entrada de las máquinas stenter (infeed)
• En la entrada de stenters de nivelación
• En decatizadores y delante de máquinas de impresión
• Entre lavadoras de ancho abierto y secadores de tambor
• Delante de recubridoras y laminadoras por llama
• En la entrada de compactadoras anchas para prendas de punto

Sensores y opciones de medida
El Orthopac RVMC está concebido para trabajar con una amplia gama de sensores Mahlo para la detección y control preciso de distorsiones y parámetros relacionados. Los escáneres y sensores típicos usados con soluciones RVMC incluyen:

• Scanner TK-12 — escaneo optoelectrónico (luz reflex)
• Scanner CK-15 — escaneo por cámara / imágenes
• Escaneo híbrido — combinación de scanners TK (optoelectrónico) y CK (cámara)
• Scanner CTK-15 — sensor de cámara adaptado para alfombras y textiles técnicos
• Patcontrol PCS — detección de patrón y monitorización de distorsión de patrón

Funciones de control de proceso
El Orthopac RVMC combina el enderezado con un control de proceso modular. Los sensores conectados (vía bus) y los módulos de control Mahlo opcionales permiten la medida, visualización, control y documentación de parámetros como:

• Sesgo y arqueamiento (mediante rodillos de skew y bow)
• Repetición de patrón y distorsión de patrón
• Distorsión del tejido y distorsión residual
• Densidad de hilo/trama (sobrealimentación)
• Humedad del aire de extracción, velocidad del ventilador y posición de las aletas
• Temperatura de superficie, velocidad de la banda y tiempo de permanencia/fijado
• Control de peso base / sobrealimentación
• Medición de humedad residual
• Medición de estiramiento / contracción y anchura del tejido

Variantes

• Orthopac RMM — enderezador mecánico/manual sin escaneo óptico ni control integrado (variante mecánica básica)
• Orthopac RVMC (estándar) — enderezador óptico de trama con control de proceso integrado y conectividad modular de sensores

Visualización y software
El sistema incluye una pantalla táctil para mostrar los valores medidos; la visualización puede adaptarse mediante paquetes de software: FMC Full ofrece todas las opciones de ajuste y la profundidad funcional completa, FMC Base aporta las funciones esenciales y una visión general compacta. Paquetes adicionales de Mahlo para registro de datos y visualización (mLog, mPilot) permiten documentación extendida y visualización en sala de control.

Instalaciones / Combinaciones de equipo típicas
Los sistemas Orthopac RVMC se combinan habitualmente con equipos periféricos Mahlo en líneas de stenter e instalaciones de acabado, por ejemplo estaciones de accionamiento MMA en la entrada, scanners de patrón Patcontrol (PCS) para registro de distorsión de patrón, sensores Optipac (VMC) para control de humedad del aire de extracción y tiempo de permanencia, y sensores de humedad residual (RMS) en la salida para control en bucle cerrado.

Especificaciones técnicas

• Enderezador mecánico: 3 rodillos de skew, 2 rodillos de bow (opcional 3 rodillos de bow)
• Anchura nominal del producto (máx): 3400 mm
• Conexión eléctrica: 3 x 400 VAC ±10 %, 50/60 Hz (estación transformadora disponible para tensiones especiales)
• Consumo eléctrico (máx): 4 kVA
