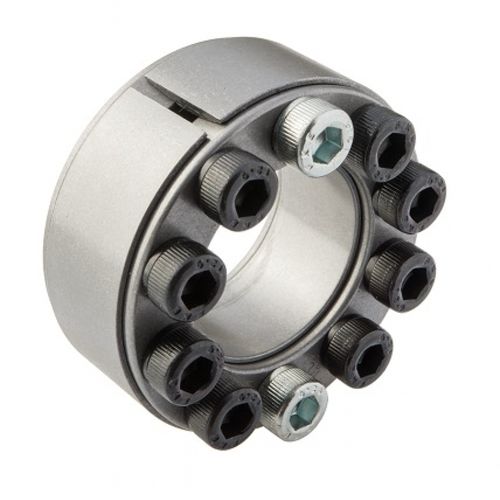

Acoplamiento rígido MAV 2005dispositivo de bloqueode ejeautocentrante
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- rígido, dispositivo de bloqueo
- Uso previsto
- de eje
- Otras características
- autocentrante, doble
- Tipo de fijación
- con brida
- Par
Mín.: 300 Nm
(221,2686 ft.lb)Máx.: 190.000 Nm
(140.136,8084 ft.lb)
Descripción
capacidad media
no autocentrante, no autobloqueante (autodesbloqueo)
posición axial fija del cubo durante el apriete
dos anillos de empuje con diseño cónico doble
baja dimensión axial
tolerancias: eje h7-h11; agujero del cubo H7-H11
acabado superficial del eje y del agujero del cubo Ra < 3,2µm
Composición
anillo exterior ranurado
anillo de empuje delantero cónico doble, con roscas de extracción integradas
anillo de empuje trasero cónico doble
juego de tornillos de cabeza cilíndrica, grado 12.9.
los tornillos cincados indican la posición de las roscas de extracción
---
Catálogos
MAV 2005
2 Páginas
MAV - standard series
36 Páginas
