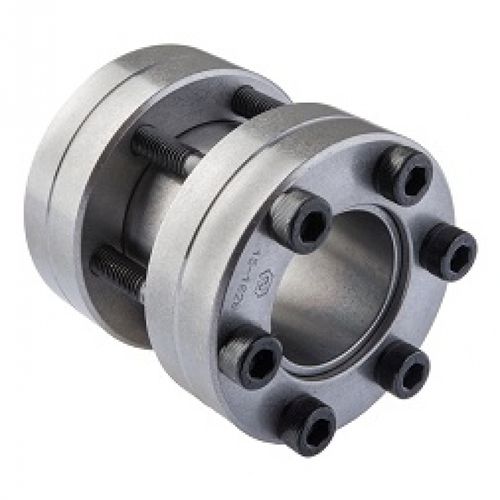

Acoplamiento rígido MAV 1004 de ejepara árbol de transmisiónmanguito
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- rígido
- Uso previsto
- de eje
- Tipo de fijación
- manguito
- Par
Máx.: 15.000 Nm
(11.063,4322 ft.lb)Mín.: 170 Nm
(125,3856 ft.lb)
Descripción
acoplamiento rígido de eje a eje
baja capacidad
diseño en tres partes
conos engrasados (autoblocantes) y tornillos
es posible la conexión de ejes con diferentes diámetros, mediante anillo interior de paso escalonado o manguito adaptador
tolerancia de los ejes: h7 - h9
acabado superficial de los ejes Ra < 3,2 μm
superficies de contacto ejes - acoplamiento: aceitadas (μ = 0,12)
Composición
anillo interior ranurado
anillo exterior delantero
anillo exterior trasero
juego de tornillos de cabeza cilíndrica, grado 12.9
---
