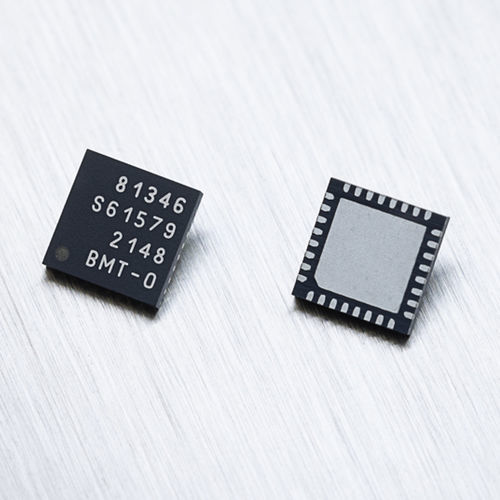

El MLX81346 es un preconmutador LIN gen-3 para motores de CC y BLDC de 12 V, 24 V y 48 V destinado a aplicaciones mecatrónicas de automoción de hasta 1000 W (12 V) o hasta 2000 W (48 V). Dispone de una memoria ampliada de 90 KB.
Características principales
Controlador de motor LIN
Microcontrolador
Memorias divididas por CPU
Descripción del producto
El MLX81346 es un preconmutador LIN gen-3 para motores de 12 V, 24 V y 48 V destinado a aplicaciones mecatrónicas de automoción de hasta 1000 W (12 V) o hasta 2000 W (48 V). Se beneficia de una memoria ampliada de 90 KB.
Este precontrolador LIN todo en uno permite a las aplicaciones de tamaño reducido controlar motores de CC y BLDC, y admite algoritmos de control orientado al campo (FOC) con o sin sensores.
El predriver MLX81346 está pensado para múltiples aplicaciones mecatrónicas:
ventiladores, bombas y compresores de refrigeración de motores 12V-48V CC/BLDC
actuadores de posicionamiento 12V-48V CC/BLDC, incluida la robótica
36V-48V BLDC e-bikes, e-scooters
Para el desarrollo de ingeniería, se puede utilizar el maestro universal MLX (MUM) para programar e interconectar el CI. Para la producción, se deben utilizar equipos y SW de terceros.
Características y ventajas
Controlador de motor LIN
3x PreDriver para motor de CC o BLDC
NFET de hasta 200nC (alimentación de 12 - 48 V)
0.corriente de carga típica de 7 Apk
1.corriente de descarga típica de 5 Apk
bomba de carga para top-NFETs
Protección VDS para todos los NFET
Microcontrolador
MLX16-FX, CPU de aplicación
MLX4, CPU de comunicación
Perro guardián digital programable
Controlador de interrupciones
Temporizador de propósito común
Memorias divididas por CPU
Memorias MLX16-FX:
64 KB Flash con ECC
20 KB ROM
4 KB DE RAM
576 B EEPROM
---
