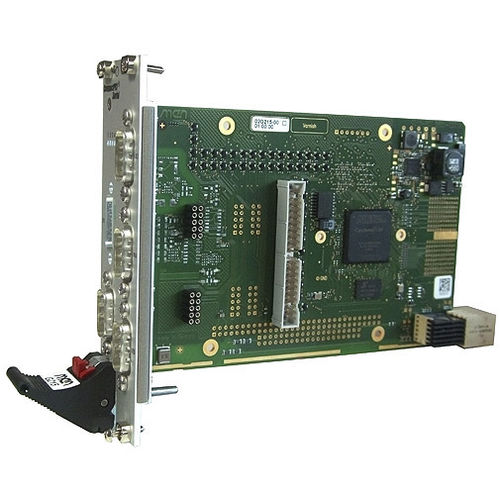

Tarjeta de interfaz CompactPCI G215

FGPACAN Busen serie

La G215 es una tarjeta de interfaz universal basada en CompactPCI Serial 3U. La capa física se puede realizar para cada canal individualmente utilizando SA-Adaptadores. Los SA-Adaptadores son pequeñas tarjetas universales que proporcionan los controladores de línea para E/S serie heredadas, interfaces de bus de campo y otras funciones de E/S. Los SA-Adaptadores suelen utilizar conectores D-Sub de 9 patillas en el panel frontal y también pueden conectarse al panel frontal mediante un cable plano. El concepto SA permite añadir interfaces de E/S adicionales al G215, aumentando la flexibilidad en cuanto a transceptores de línea y requisitos de aislamiento. Dos adaptadores SA pueden montarse directamente en el G215; hasta seis adaptadores más necesitan más espacio en el panel frontal y pueden conectarse al soporte mediante cable plano. El G215 se suministra en una configuración estándar con cinco funciones predefinidas en 8 HP: dos interfaces CAN, dos UART y una interfaz de E/S digital de 8 canales. En consecuencia, duagon ofrece una gran variedad de SA-Adaptadores que pueden pedirse según las necesidades, por ejemplo para las UARTs. Las funciones de E/S de la tarjeta se realizan mediante una FPGA, lo que la convierte en una solución muy flexible y económica para E/S serie dedicadas. La tarjeta se adapta a todos los propósitos, desde una combinación de E/S personalizada hasta una tarjeta CAN especializada de 8 puertos o incluso una tarjeta de E/S inteligente con un núcleo Nios soft en 4, 8 o 12 HP. duagon también ofrece la opción de acceder a más señales de E/S, incluyendo interfaces de alta velocidad a través de E/S traseras en los conectores serie CompactPCI P3 y P4. La FPGA se carga automáticamente desde una memoria flash serie de 4 MB tras el encendido. Para facilitar la actualización, el usuario puede acceder a esta memoria flash. Hay disponibles configuraciones de hasta 64 MB de SDRAM DDR2 para complementar las funciones de la FPGA.
