Tarjeta de interfaz FGPA D013

en serieindustrial

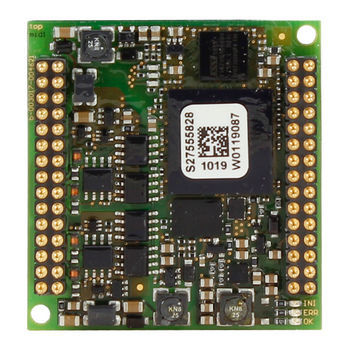

El D013 es una interfaz MVB polivalente que ocupa un pequeño espacio de 48 x 50 mm. Se trata de un chip de comunicación MVB totalmente equipado que incluye todas las características de la arquitectura MVB, como datos de proceso y de mensaje, administrador de bus y EMD o ESD+. el controlador MVB propio de duagon se implementa en una FPGA y admite los 4096 puertos de datos de proceso. Un softcore adicional de 32 bits gestiona la pila completa de datos de mensajes con una interfaz fácil de usar. El D013 está disponible en dos configuraciones: MDFULL: interfaz MVB pasiva con el controlador MVB de duagon SERVER: interfaz MVB activa que incluye la pila de protocolo de datos de mensajes en tiempo real (MD RTP). Este enfoque minimiza los requisitos de CPU del sistema host, ya que la mayor parte del software de comunicación se ejecuta en la interfaz duagon El Bus Administrator, opcionalmente incluido, gestiona toda la red MVB y puede ser configurado utilizando la herramienta de red propietaria de duagon. El D013 cumple totalmente con la norma TCN IEC 61375 hasta la clase 4. Está diseñado para el duro entorno de tracción y cumple las normas EN 50121, EN 50155 y EN 61373, por ejemplo: -temperatura de funcionamiento de 40 a +85°C Revestimiento contra la humedad Mayor resistencia a la EMI y a las vibraciones CARACTERÍSTICAS Transceptores de línea MVB integrados (incluido aislamiento galvánico) Configurable para funcionar en modo paralelo o serie (UART) de 8 bits El D013 puede soldarse, enchufarse o encajarse a presión en la placa base (opción de encaje a presión) El módulo es compatible con las capas físicas EMD y ESD+ de MVB Funcionalidad de administrador de bus MVB disponible como opción El D013 cumple las normas EN50121, EN50155, EN 61373 e IEC61375,
