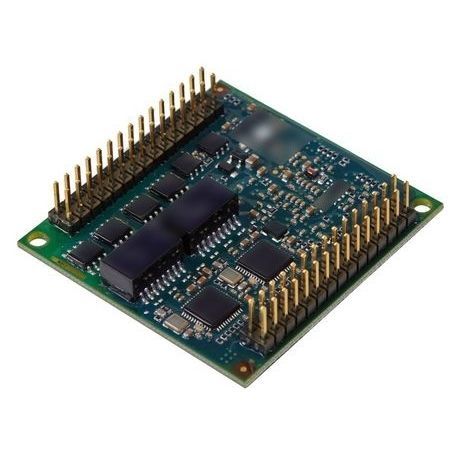

Tarjeta de interfaz PCI D013E

ProfiNetEtherneten serie

El D013E es una interfaz de controlador Ethernet dual polivalente con capacidad de procesamiento integrada. Los controladores Ethernet integrados, diseñados por duagon, disponen de priorización por hardware y muy bajo jitter. El componente, del tamaño de un chip y que ocupa poco espacio, encapsula todas las funciones relevantes de Ethernet en una pequeña huella de 48 x 50 mm. Puede considerarse un chip de comunicación que gestiona varios protocolos Ethernet. El D013E reduce los requisitos del sistema anfitrión, ya que no necesita potencia de CPU adicional para la pila Ethernet. Además, la aplicación principal no necesita compartir potencia de CPU con complejas pilas de protocolos Ethernet. El D013E es totalmente compatible con IEEE 802.3 y soporta funciones como Auto Polarity, Auto Negotiation y Auto-DI-X. El D013E está preparado para la futura norma "Ethernet en vehículos de tracción" IEC 61375-3-4. Es compatible con varios protocolos Ethernet como TRDP, TRDP con SDTv2, CIP, IPTCom, PROFINET, UDP o TCP/IP. Opcionalmente, hay disponibles distintos tipos de servicios web. Un conmutador interno opcional permite construir cadenas margarita y ejecutar los protocolos de anillo adecuados. También se incluyen los controladores para los relés de derivación (no se incluyen los relés de derivación propiamente dichos). El componente integra la magnética con aislamiento galvánico, el PHY, el controlador de protocolo completo y una sencilla interfaz de host. Con el kit de controladores de duagon, el D013E, con una emulación UART fácil de usar, puede integrarse muy rápidamente en casi cualquier sistema host mediante un pequeño conjunto de registros (cada uno de 8 bits de longitud). El D013E no necesita un amplio rango de direcciones en comparación con una solución basada en memoria de doble puerto. Diferentes interfaces de host como serie (RS/TX),
