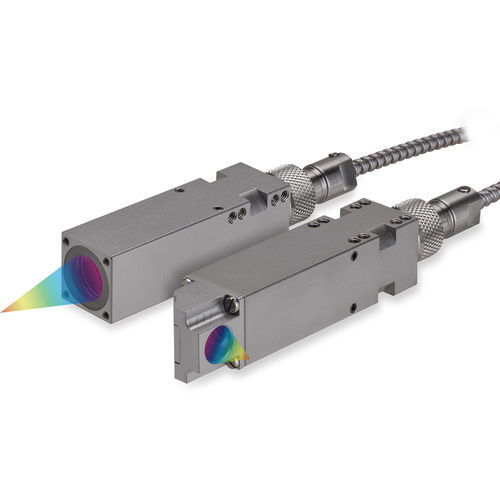

Sensor confocal con código cromático confocalDT IFS2407-xHT/VAC

para medición del espesorpara medición de distanciasin contacto

Resumen
La serie confocalDT IFS2407 incluye sensores confocales cromáticos para altas temperaturas diseñados para mediciones sin contacto en entornos exigentes. Las versiones HT/VAC permiten mediciones fiables hasta 200 °C, combinando diseño compacto y baja desgasificación para compatibilidad con UHV. Están disponibles diferentes rangos de medición y variantes con trayectoria de haz a 90° para facilitar la instalación en espacios reducidos.

Características clave

• Funcionamiento fiable hasta 200 °C
• Baja desgasificación: aptos para aplicaciones UHV y salas limpias
• Diseño confocal cromático compacto para espacios de montaje limitados
• Disponibles en varios rangos y variantes, incluyendo trayectoria de haz de 90°
• Carcasa de acero inoxidable (material 1.4404)

Modelos y especificaciones principales

• confocalDT IFS2407-0,8HT/VAC
  • Rango de medición (mm): 0,8
  • Linealidad: máx. < ±0,18 µm
  • Resolución: máx. < 6 nm
  • Baja desgasificación: idóneos para UHV y salas limpias
  • Medición fiable hasta 200 °C
  • Carcasa inox 1.4404
• confocalDT IFS2407-2HT/VAC
  • Rango de medición (mm): 2
  • Linealidad: máx. < ±0,44 µm
  • Resolución: máx. < 10 nm
  • Baja desgasificación: idóneos para UHV y salas limpias
  • Medición fiable hasta 200 °C
  • Carcasa inox 1.4404
  • Modelos disponibles con trayectoria de haz de 90°
• confocalDT IFS2407-4HT/VAC
  • Rango de medición (mm): 4
  • Linealidad: máx. < ±0,8 µm
  • Resolución: máx. < 24 nm
  • Baja desgasificación: idóneos para UHV y salas limpias
  • Medición fiable hasta 200 °C
  • Carcasa inox 1.4404
  • Modelos disponibles con trayectoria de haz de 90°

Aplicaciones

• Construcción mecánica de precisión
• Industria de semiconductores
• Aplicaciones en UHV y entornos de sala limpia

Características / especificaciones técnicas

• Familia de producto: confocalDT IFS2407
• Rangos de medición disponibles: 0,8 mm; 2 mm; 4 mm
• Linealidad máxima (según modelo): < ±0,18 µm (0,8 mm) — < ±0,44 µm (2 mm) — < ±0,8 µm (4 mm)
• Resolución máxima (según modelo): < 6 nm (0,8 mm) — < 10 nm (2 mm) — < 24 nm (4 mm)
• Temperatura de funcionamiento: hasta 200 °C
• Compatibilidad con vacío / baja desgasificación: apto para UHV
• Carcasa: acero inoxidable 1.4404
• Variantes: versiones rectas y con trayectoria de haz de 90° disponibles
