Sensor de desplazamiento lineal confocalDT IFC2411/IFC2412
sin conexión mecánicaconfocal con código cromáticoEtherCAT

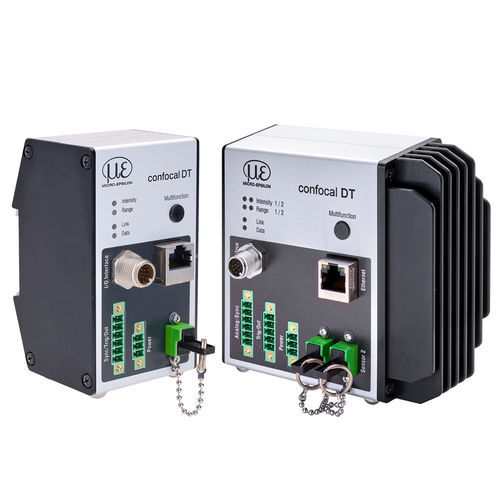

Sensor de desplazamiento lineal - confocalDT IFC2411/IFC2412 - MICRO-EPSILON - sin conexión mecánica / confocal con código cromático / EtherCAT
Sensor de desplazamiento lineal - confocalDT IFC2411/IFC2412 - MICRO-EPSILON - sin conexión mecánica / confocal con código cromático / EtherCAT
Sensor de desplazamiento lineal - confocalDT IFC2411/IFC2412 - MICRO-EPSILON - sin conexión mecánica / confocal con código cromático / EtherCAT - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de MICRO-EPSILON

Características

Tipo
lineal
Contacto / sin contacto
sin conexión mecánica
Tecnología
confocal con código cromático
Señal de salida
con salida analógica, 4-20 mA, Ethernet, en serie, ProfiNet, EtherCAT, 0-10 V
Objeto medible
de metal, transparente, para superficies reflectantes, para objetos incandescentes, orgánico
Tipo de protección
IP40
Aplicaciones
para la industria, para aplicaciones OEM, para automatización de proceso, para espacio reducido
Otras características
compacto, robusto, de alta precisión, de alta resolución, rectangular, multicanales, monocanal
Rango de medición

Máx.: 30 mm
(1,18 in)

Mín.: 0,1 mm
(0 in)

Linealidad

0,02 %

Frecuencia de medición

Máx.: 8.000 Hz

Mín.: 100 Hz

Tensión de alimentación

24 V

Temperatura ambiente

Máx.: 50 °C
(122 °F)

Mín.: 5 °C
(41 °F)

Descripción

Resumen
Los controladores confocales cromáticos compactos confocalDT IFC2411 / IFC2412 ofrecen mediciones precisas de distancia y espesor. Proporcionan resultados exactos a alta velocidad y ocupan muy poco espacio, por lo que se pueden integrar en armarios de control pequeños. La conexión flexible con todos los sensores confocalDT de Micro-Epsilon permite medir sobre casi cualquier superficie. El sistema está especialmente indicado para aplicaciones industriales en serie y OEM, por su rendimiento, la opción de doble canal y su relación coste‑rendimiento.

Características clave
  • Mediciones de alta precisión con resolución de 1 nm (IFC2411)
  • Tasa de medición ajustable hasta 8 kHz para mediciones dinámicas
  • Diseño de controlador confocal extremadamente compacto
  • Carcasa de aluminio, protección IP40
  • Múltiples interfaces para integración: Ethernet, RS422, EtherCAT (IFC2411 también ofrece PROFINET y EtherNet/IP)
  • Salidas analógicas (corriente y tensión)
  • Entrada de codificador para sincronización
  • Compatible con todos los sensores confocalDT (rangos de medida de 0,1 mm a 30 mm)
  • Ideal para aplicaciones en serie y OEM
  • Canales de medida: 1 para IFC2411, 2 para IFC2412


IFC2412 (detalles versión de doble canal)
El IFC2412 es la versión de doble canal del IFC2411. Proporciona dos canales independientes con una tasa de medición ajustable hasta 8 kHz y resolución submicrométrica (hasta 2 nm). Permite mediciones de espesor por ambos lados con un único controlador compacto y está dirigido a sectores como semiconductores, producción de baterías y maquinaria industrial.

Operación y software
La configuración del controlador y de los sensores se realiza a través de una interfaz web accesible por Ethernet; no se requiere software adicional. La interfaz web ofrece opciones de ajuste y configuración e incluye una base de datos de materiales ampliable para mediciones de espesor.

Aplicaciones
  • Medición de distancia y espesor con resolución nanométrica / submicrométrica
  • Aplicaciones industriales en serie
  • Integración OEM y armarios de control compactos
  • Industrias: semiconductores, producción de baterías, construcción mecánica


Características / especificaciones técnicas
  • Familia de modelos: confocalDT IFC2411 (canal único) y IFC2412 (doble canal)
  • Resolución: 1 nm (IFC2411); resolución submicrométrica hasta 2 nm (IFC2412)
  • Tasa máxima de medición ajustable: hasta 8 kHz
  • Canales de medición: 1 (IFC2411), 2 (IFC2412)
  • Compatibilidad de sensores: todos los sensores confocalDT (rangos 0,1 mm a 30 mm)
  • Interfaces: Ethernet, RS422, EtherCAT; IFC2411 adicionalmente: PROFINET y EtherNet/IP
  • Salidas analógicas: corriente y tensión
  • Entrada de codificador: sí
  • Carcasa: aluminio, IP40
  • Montaje: compatible con riel DIN (diseño compacto para integración en armarios)
  • Peso (ejemplos): aprox. 335 g para versión 1 canal, aprox. 670 g para versión 2 canales
  • Tareas de medición típicas: distancia, medición de espesor mono- y bidireccional
