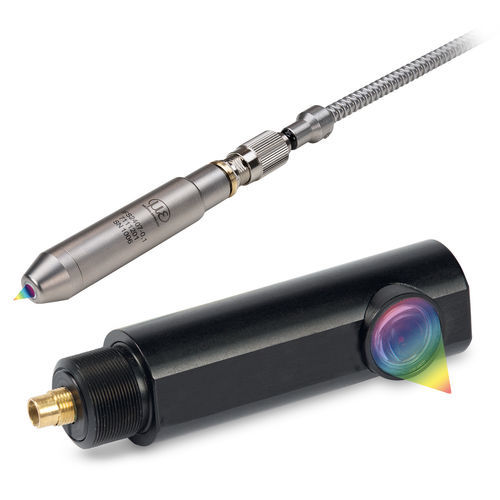

Sensor confocal con código cromático confocalDT IFS2407para medición del espesorpara medición de distanciasin contacto
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- con código cromático
- Aplicaciones
- para medición de distancia, para medición del espesor
- Otras características
- sin contacto
- Distancia de medición
Máx.: 6 mm
(0,24 in)Mín.: 0,1 mm
(0 in)
Descripción
Descripción general del producto
- Los sensores confocalesDT IFS2407 están diseñados para la medición de alta precisión de distancias, rugosidades y espesores.
- Sensores cromáticos confocales con alta apertura numérica, un pequeño diámetro de punto luminoso y tolerancia para grandes ángulos de medición, lo que permite realizar mediciones de rugosidad.
- Los sensores ofrecen una precisión nanométrica y están disponibles en múltiples variantes para diferentes rangos de medición y aplicaciones.
- Altas opciones de apertura numérica (NA), incluidas variantes de alta intensidad luminosa (NA > 0,7)
- Muy pequeños tamaños de punto de medición (hasta ~3 µm y 5,5 µm según el modelo)
- Grandes ángulos de medición admisibles para mediciones en superficies curvas o estructuradas
- Resolución de clase nanométrica y alta linealidad
- Variantes adecuadas para funcionamiento en vacío y a altas temperaturas
- Medición fiable a temperaturas ambiente de hasta 200 °C
- Rangos de medición (mm): 0.8 | 2 | 4
- Rango de temperatura: máx. 200 °C
- Linealidad: máx. < ±0,18 µm
- Resolución: máx. < 6 nm
- Carcasa de acero inoxidable (1.4404)
- Adaptable al vacío hasta UHV
- Disponible en variantes de 90°
- Rango de medición (mm): 0.1
- Linealidad: máx. 0.05 µm
- Resolución: máx. 3 nm
- Ideal para mediciones de distancia y rugosidad
- Variante de sensor de alta intensidad luminosa para procesos de alta velocidad disponible (NA 0,7)
- Poco tamaño del punto de medición: 3 µm
- Alta sensibilidad y gran ángulo de medición
- Medición de espesor de objetos transparentes a partir de 5 µm
- Alcance de medición (mm): 0.8
- Linealidad: máx. 0.2 µm
- Resolución: máx. 24 nm
- Punto luminoso pequeño
- Diseño del sensor que ahorra espacio
- Medición precisa de distancias incluso en superficies curvas
- Ideal para mediciones de espesor de capas finas
- Alcance de medición (mm): 1.5
- Punto de medición extremadamente pequeño de 5,5 µm
- Ángulo de medición > ±43°
- Modelo intensivo de luz (NA > 0,7)
- Medición de alta precisión en superficies curvas y espejadas
- Medición estable en superficies estructuradas
- Rango de medición (mm): 3
- Linealidad: máx. 0.5 µm
- Resolución: máx. 13 nm
- Gran distancia de desplazamiento aprox. 28 mm
- Ángulo de medición máx. ±30°
- Ideal para mediciones en superficies curvas y reflectantes
- Alcance de medición (mm): 6
- Linealidad: máx. 1 µm
- Resolución: máx. 15 nm
- Gran distancia de desplazamiento aprox. 32 mm
- Ideal para mediciones rápidas y de alta precisión en superficies difíciles
- Alta intensidad luminosa incluso en superficies oscuras / poco reflectantes
- Alcance de medición (mm): 0.3
- Linealidad: máx. 0.15 µm
- Resolución: máx. 6 nm
- Ideal para mediciones de desplazamiento y rugosidad
- Punto de medición pequeño 6 µm
- Alta sensibilidad y gran ángulo de medición
- Camino del haz 90°, ideal para montaje en espacios de instalación reducidos
- Serie / modelo: IFS2407
- Rangos de medición disponibles: 0.1 mm, 0,3 mm, 0,8 mm, 1,5 mm, 3 mm, 6 mm (y variantes HT con 0,8 | 2 | 4 mm)
- Linealidad (según modelo): hasta 0,05 µm; ejemplos: 0.05 µm (0,1 mm), 0,15 µm (0,3 mm), 0,2 µm (0,8 mm), 0,5 µm (3 mm), 1 µm (6 mm)
- Resolución (según modelo): hasta 3 nm; ejemplos: 3 nm (0,1 mm), 6 nm (0,3 mm), 13 nm (3 mm), 15 nm (6 mm), 24 nm (0,8 mm)
- Tamaño de los puntos de medición: desde aprox. 3 µm hasta ~6 µm o 5,5 µm (según el modelo)
- Ángulos de medición: hasta > ±43° para algunos modelos; ángulos máximos típicos indicados (p. ej.p. ej. ±30° para el modelo de 3 mm)
- Distancias de desplazamiento (ejemplos): aprox. 28 mm (3 mm), aprox. 32 mm (6 mm)
- Disponibles variantes de alta apertura numérica/intensidad luminosa (NA hasta > 0.7)
- Variante de alta temperatura (IFS2407-xHT): medición a temperatura ambiente hasta 200 °C; carcasa de acero inoxidable 1.4404; apto para vacío hasta UHV
- Capacidad de medición de grosor: objetos transparentes a partir de 5 µm (variante de 0,1 mm)
- Aplicaciones típicas: medición de distancia, rugosidad y grosor en superficies curvas, estructuradas, reflectantes o poco reflectantes
---
