Sensor de desplazamiento lineal capaNCDT 61x4
sin contactocapacitivoanalógico

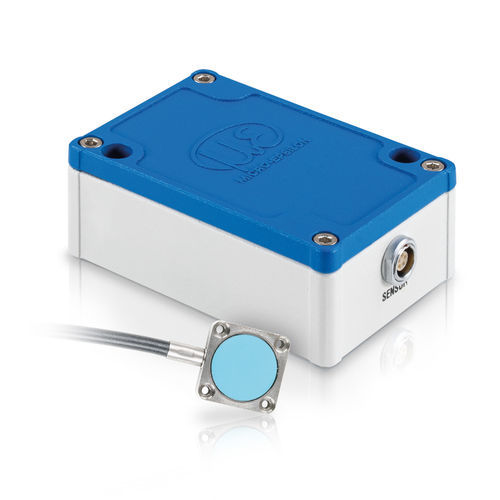

Sensor de desplazamiento lineal - capaNCDT 61x4 - MICRO-EPSILON - sin contacto / capacitivo / analógico
Sensor de desplazamiento lineal - capaNCDT 61x4 - MICRO-EPSILON - sin contacto / capacitivo / analógico
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de MICRO-EPSILON

Características

Tipo
lineal
Contacto / sin contacto
sin contacto
Tecnología
capacitivo
Señal de salida
analógico, 0-10 V
Objeto medible
de metal
Tipo de protección
IP40
Aplicaciones
para la industria, para la robótica, para máquina herramienta, para laboratorio, para automatización
Otras características
compacto, robusto, de alta resolución, de acero inoxidable, con electrónica integrada, de alta distancia de detección
Rango de medición

2 mm
(0,08 in)

Linealidad

0,1 %

Frecuencia de medición

2 kHz

Potencia consumida

Máx.: 1,44 W
(0 hp)

Mín.: 1,32 W
(0 hp)

Tensión de alimentación

Máx.: 36 V

Mín.: 9 V

Temperatura ambiente

Máx.: 60 °C
(140 °F)

Mín.: 10 °C
(50 °F)

Descripción

Descripción general
El capaNCDT 61x4 es un sistema capacitivo activo para la medida de desplazamiento, distancia y posición. Consta de un sensor con preamplificador integrado, un cable de sensor resistente y un controlador compacto. El sistema se calibra en fábrica según la longitud de cable requerida y está listo para su uso sin calibración in situ. Se ofrecen longitudes de cable de hasta 15 m, por lo que es apto para recorridos largos de transmisión de señal en entornos automatizados.

Versiones / Controladores
  • capaNCDT 6114: sistema capacitivo activo con salida analógica 0...10 V (protegida contra cortocircuitos). Opciones: ±5 V, 10...0 V. Diseñado para transmisión de señal a larga distancia con cable hasta 15 m.
  • capaNCDT 6124: sistema capacitivo activo con interfaz RS485 además de la salida analógica; indicado para aplicaciones que requieren comunicación digital robusta sobre largas longitudes de cable.


Sensor
El sensor plano activo tiene una carcasa de acero inoxidable y un elemento sensor de cerámica. El cable integrado reduce el espacio de instalación y mejora la estabilidad mecánica. Un cableado flexible pero resistente facilita la integración en aplicaciones en movimiento, como robots y cadenas portacables.

Aplicaciones
  • Mediciones montadas en robots (tareas móviles, cables en movimiento)
  • Mediciones con guía por cadena portacables
  • Automatización industrial
  • Construcción de maquinaria
  • Producción de semiconductores


Características / especificaciones técnicas
  • Rango de medida: 2 mm
  • Linealidad: máx. 2 µm
  • Resolución: máx. 0,3 µm
  • Salidas: analógica (0...10 V; opciones ±5 V, 10...0 V) o RS485 (según variante)
  • Longitud máxima de cable del sensor: hasta 15 m (calibrado en fábrica)
  • Cable de sensor resistente, apto para cadenas portacables y robots
  • Preamplificador integrado para mejorar la calidad de la señal
  • Listo para usar sin calibración in situ
