Medidor de espesores de metal capaNCDT DTV

para material delgadoportátilsin contacto

Resumen
El sistema capaNCDT DTV realiza la medición sin contacto de la variación de espesor del disco (DTV) mediante sensores de desplazamiento capacitivos. Admite detección sincronizada en múltiples pistas de discos en rotación y está disponible como solución de banco/vehículo o en un maletín DTV portátil para controles de calidad móviles y revisiones por garantía.

Aplicaciones clave

• Control de calidad en bancos de ensayo
• Pruebas en vehículo y I+D
• Inspecciones en taller y comprobaciones de garantía
• Pruebas de desarrollo y durabilidad de sistemas de frenado

Concepto de sensor (CSH1,4FL)

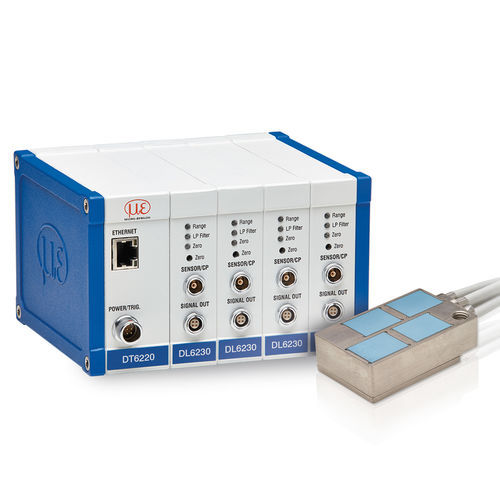

El sensor multicanal CSH1,4FL integra cuatro canales capacitivos en una carcasa compacta para medir cuatro pistas de forma sincronizada. Los sensores pueden disponerse en configuración espejo en ambos lados del disco para obtener valores de espesor precisos. Un sustrato cerámico protege los elementos sensibles frente a cargas mecánicas y térmicas, garantizando estabilidad térmica.

Controlador e interfaces
Los canales de sensor se procesan de forma síncrona con controladores como el DT6220 (o un controlador de 2 canales para el maletín). Las salidas de datos incluyen canales analógicos e interfaces digitales (Ethernet, EtherCAT). La configuración y operación se realizan mediante una interfaz web integrada.

Maletín DTV portátil
El maletín incluye un controlador de 2 canales con licencia de software, dos sensores capacitivos con cables y un kit de montaje, proporcionando un canal de medición completo para una evaluación DTV rápida en PC o portátil en campo.

Software y manejo

• Paquete de software DTV completo con evaluación en tiempo real
• Algoritmos para enmascarar perforaciones del disco y modos de evaluación sin codificador
• Interfaz web para una configuración y supervisión sencillas

Especificaciones técnicas

• Principio de medida: medición capacitiva del espesor desde ambas caras (principio de diferencia)
• Capacidad multi‑pista: varias parejas de sensores o sensores multicanal integrados (CSH1,4FL)
• Ancho de banda dinámico: hasta 20 kHz (valor de sistema); configuración ejemplar CSH1 + DT6220 hasta 5 kHz (-3 dB)
• Interfaces: salidas analógicas, Ethernet, EtherCAT
• Casos de uso: banco de ensayo, pruebas en vehículo, taller, mediciones móviles
• Kit portátil: controlador 2 canales, licencia software, sensores, cables, kit de montaje
