Medidor de espesores de film thicknessCONTROL BTG 8702 C.C

de película secade revestimientoestacionario

Descripción general
Micro-Epsilon ofrece una gama de sistemas de medición de espesor para líneas de recubrimiento, diseñados para distintos requisitos y aplicaciones. Los marcos en C thicknessCONTROL están concebidos para entornos exigentes, como el recubrimiento en seco. Su estructura robusta y la compensación de temperatura integrada garantizan alta precisión de medida incluso a temperaturas ambientales elevadas. Los sistemas se suministran en diseños específicos según la aplicación para diferentes anchos de película y hasta 8 pistas de medida.

Características clave

• Sistema de medición de espesor de alta precisión para películas de ánodo y cátodo recubiertas
• Tecnología de sensores: sensores cromáticos confocales
• Ideal para medición y control de espesor en recubrimiento en seco
• Diseño robusto con compensación de temperatura integrada
• Rango de medición de espesor a partir de 10 µm
• Precisión del sistema desde ±0,3 µm
• Paquete de software para adquisición de datos, procesamiento de señales y automatización
• Configurable para 1 | 2 | 3 | 4 | 6 | 8 pistas

Aplicaciones / Modos de funcionamiento
Adecuado para mediciones en pista fija (p. ej. espesor en la línea central o en el borde) y para mediciones por barrido del espesor en películas de baterías recubiertas. Los sistemas pueden equiparse con varios sensores para medir hasta 8 pistas de forma síncrona, permitiendo control de proceso en línea y monitorización SPC.

Software y componentes del sistema
Los sistemas thicknessCONTROL incluyen una unidad lineal integrada con control del motor, una caja de bornes de bus compacta, una unidad de calibración automática y un PC multitáctil con software preinstalado. Los modos de medición soportados por el software incluyen medición de espesor en pista fija en cualquier posición, medición de perfil de espesor, medición de varias tendencias longitudinales, un paquete SPC y verificación automatizada de la capacidad del sistema de medida.

Ejemplo de equipo (BTG8702 2C.4K)

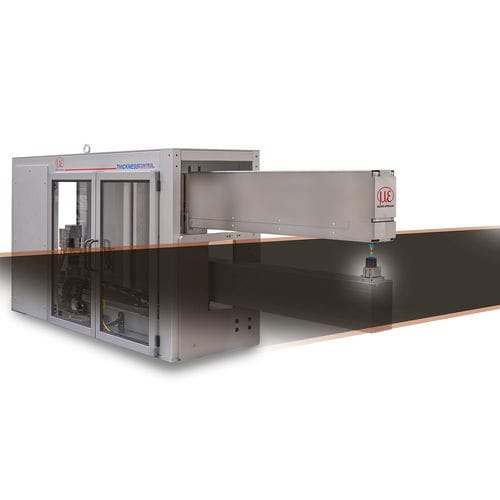

El thicknessCONTROL BTG8702 2C.4K consta de dos marcos de medida robustos, cada uno con sensores confocales. El sistema supervisa hasta 8 pistas de película recubierta con un ancho total de hasta 1,6 m. Su diseño robusto ofrece mediciones de alta precisión y estabilidad a largo plazo en procesos de recubrimiento en seco. Para la calibración totalmente automática, los marcos de medición regresan a su estación de aparcado.

Características / Especificaciones técnicas

• Tipo de sensor: sensores cromáticos confocales
• Rango de medición de espesor: desde 10 µm
• Precisión del sistema: desde ±0,3 µm
• Número de pistas configurable: 1, 2, 3, 4, 6, 8
• Ancho máximo supervisado (ej. BTG8702 2C.4K): hasta 1,6 m (8 pistas)
• Diseño: marcos en C robustos con compensación de temperatura integrada para entornos exigentes / recubrimiento en seco
• Hardware incluido: unidad lineal integrada con control de motor, caja de bornes de bus compacta, unidad de calibración automática
• Funciones del software: medición en pista fija, medición de perfil de espesor, tendencias longitudinales, paquete SPC, verificación automatizada de la capacidad del sistema
