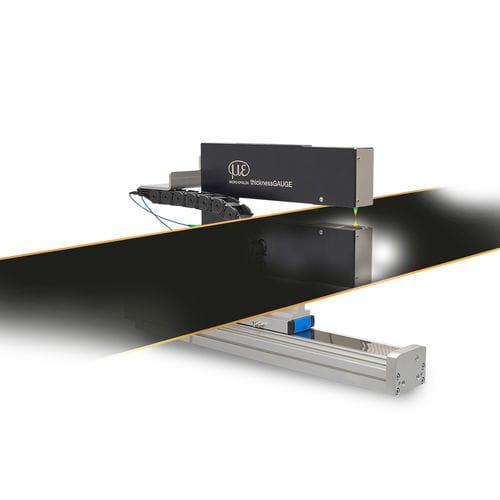

Medidor de espesores de film thicknessGAUGE C.C

de revestimientopara material delgadoestacionario

Presentación
Para la medición en línea del espesor de materiales en tira se utilizan los sistemas de sensores thicknessGAUGE. Existen varios modelos con diferentes tipos de sensores, rangos de medición y anchos de medida para la determinación del espesor de películas con distintas superficies. El sistema emplea dos sensores de distancia que detectan el espesor de la tira con alta precisión. Estos sensores están alineados con exactitud y calibrados en fábrica. Mediante un eje lineal, los sistemas de sensores thicknessGAUGE pueden desplazarse para medir el espesor en todo el ancho de la tira. Su diseño extremadamente compacto permite la integración en espacios de instalación reducidos.

Uso y variantes
El thicknessGAUGE puede emplearse para mediciones en pista fija, p. ej. para la medición de la línea central (espesor central) o la medición del borde. Alternativamente, el sistema de sensores también puede utilizarse para la medición de espesor mediante traversa. Gracias a su versatilidad, thicknessGAUGE es adecuado tanto para películas intermitentes como para películas recubiertas longitudinalmente.

Software y control
Estos sistemas compactos están equipados con una unidad lineal integrada que incluye control del motor, una caja de bornes de bus compacta, un dispositivo de calibrado automático y un PC multitáctil con software preinstalado. El software admite distintos modos de medición como medición de espesor en pista fija en posiciones arbitrarias, medición del perfil de espesor, medición de múltiples perfiles longitudinales, paquete MSP/SPC y supervisión automatizada de la capacidad del sistema de medición.

Aplicaciones

• Medición en línea del espesor de películas de electrodos (recubiertas y no recubiertas)
• Medición en recubrimientos transparentes y semitransparentes
• Medición en pista fija (línea central, bordes) y medición por traversa (a lo largo del ancho)

Características / especificaciones técnicas

• Sensores empleados: sensores confocales cromáticos / escáneres de perfil láser / sensores de distancia láser con línea láser pequeña
• Adecuado para medición de espesor de alta resolución en películas de batería recubiertas y no recubiertas
• También apto para recubrimientos transparentes y semitransparentes
• Rango de medición de espesor: 2 mm
• Precisión: desde ±0,4 µm
• Tasa de medición: hasta 5 kHz
• Calibración totalmente automática
• Diseño compacto, eje lineal para traversa
• Unidad lineal integrada que incluye control de motor, caja de bornes de bus, dispositivo de calibración automática y PC multitáctil
• Modos de software: medición de espesor en pista fija, medición de perfil de espesor, medición de múltiples perfiles longitudinales, paquete MSP/SPC, supervisión automatizada de capacidad
