Medidor de espesores de film thicknessGAUGE O.IMS

para material delgadoestacionariosin contacto

Presentación

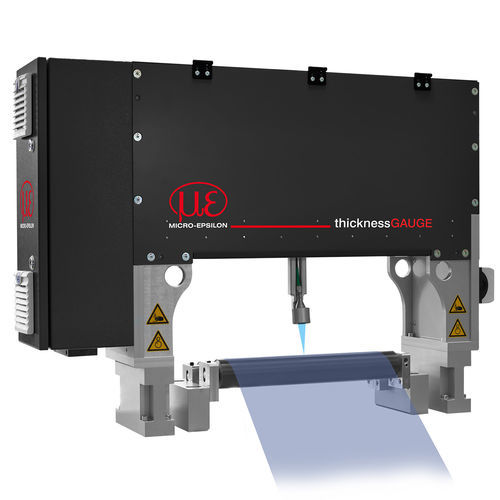

El thicknessGAUGE O.IMS es un sistema de sensores compacto para la medición en línea del espesor de recubrimientos en películas separadoras y recubrimientos de baterías. El sistema está diseñado como un marco en O compacto y utiliza un interferómetro de luz blanca que atraviesa la película, permitiendo mediciones sin contacto desde un solo lado. Dos rodillos de transporte estabilizan la banda para obtener mediciones fiables.

Modos de medida y uso
El sistema puede funcionar en modo de barrido (traversing) o en medición de pista fija (por ejemplo, medición de la línea central o del borde). Es adecuado para películas intermitentes y películas con recubrimiento longitudinal y puede medir en posiciones fijas o generar perfiles de espesor longitudinales.

Software e integración
La unidad compacta incluye una unidad lineal integrada con control de motor, una caja de bornes de bus compacta, un dispositivo de calibración automática y un PC multitáctil con software preinstalado. El software suministrado gestiona la adquisición de datos, el tratamiento de señales y la automatización. Los modos de medida incluyen medición de pista fija, medición de perfil, múltiples tendencias longitudinales, paquetes SPC y monitorización automatizada de la capacidad del sistema de medida.

Aplicaciones

• Medición de espesor de alta resolución en películas de baterías y películas separadoras, con o sin recubrimiento
• Medición de pista fija (p. ej. línea central) y medición por barrido para perfiles de espesor
• Adecuado para películas intermitentes y procesos de recubrimiento longitudinal para control de calidad en línea

Características / especificaciones técnicas

• Modelo: thicknessGAUGE O.IMS
• Sensor: interferómetro de luz blanca (medición no contactada, por un lado)
• Solución completa y compacta para medición de espesor en línea
• Adecuado para películas de baterías y películas separadoras, recubiertas y no recubiertas
• Ancho de material: hasta 1.250 mm
• Precisión del sistema: ±0,2 µm
• Modos de medición: medición por barrido o medición de pista fija
• Dos rodillos de transporte para estabilización de la banda
• Calibración completamente automática
• Software incluido para adquisición de datos, procesamiento de señal y automatización
