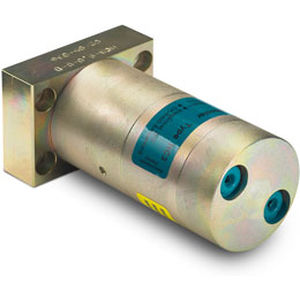

Minisobrepresor oscilante HC3-D

de aceite

Descripción El HC3 - D es una variante del HC3, con todos los puertos en un extremo. El modelo entero es un diseño del miniBOOSTER. Es una unidad compacta que pesa solamente 1,75 kilogramos. El HC3 - D tiene la válvula de descarga piloto-actuada incorporada como característica estándar. La presión máxima del mercado es la barra 800 en versiones estándar. Un ajuste de la presión del mercado es realizado variando la presión suministrada. Funciones La operación básica se ilustra en el diagrama de la función. El aceite se alimenta a través de la placa de conexión a EN el puerto del HC3-D que fluye libremente a través de las válvulas de control KV1, KV2 y DV al lado de alta presión H. Del lado de alta presión H el aceite se alimenta para virar A hacia el lado de babor en la placa de conexión. En este máximo de la condición atraviese el aumentador de presión se alcanza dando una función rápido-delantera. Cuando la presión de la bomba se alcanza en el lado de alta presión H, las válvulas KV1, KV2 y DV se cerrarán. La presión del final será alcanzada por la unidad oscilante de la bomba DE OP. SYS. La unidad atascará automáticamente cuando la presión del final sobre el lado de alta presión se alcanza. Si existe una caída de presión en el lado de alta presión debido al consumo o a la salida, la válvula DE OP. SYS. actuará automáticamente para mantener la presión del final.
