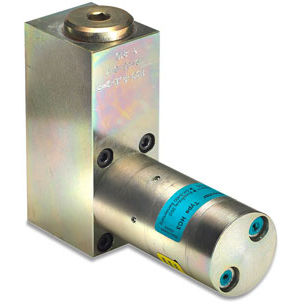

Minisobrepresor oscilante HC3-F
de aceite

minisobrepresor oscilante
minisobrepresor oscilante
Añadir a mis favoritos
Añadir al comparador


Características

Tecnología
oscilante
Medios
de aceite
Presión

Máx.: 207 bar
(3.002 psi)

Mín.: 20 bar
(290 psi)

Descripción

Descripción El HC3 - F es una variante vertical de ascenso/retorno del HC3 con filtro de 10 micras y 2 orificios incorporados. Todos sus puertos se encuentran en un único lado y la configuración de agujeros es un diseño de miniBOOSTER. Es una unidad compacta con sólo 4,3 kg de peso. El HC3 incorpora como función estándar la válvula de descarga pilotada. La presión máxima de salida es de 500 bar en las versiones estándar. Los ajustes de la presión de salida se llevan a cabo variando la presión suministrada. Funciones El funcionamiento básico queda ilustrado en el diagrama. El aceite penetra a través de la placa de conexiones y el filtro hacia el puerto ENTRADA del HC3 y fluye libremente a través de las válvulas de retención KV1, KV2 y DV hacia el lado de alta presión H. Desde el lado de alta presión H el aceite pasa al puerto A de la placa de conexiones. En este estado se obtiene el máximo flujo a través del propulsor mediante una función de avance rápido. Cuando se alcanza la presión de salida de la válvula en el lado de alta presión H, se cierran las válvulas KV1, KV2 y DV. La presión de llegada se logra mediante la unidad de válvula oscilatoria OP. La unidad entra en pérdida automática cuando se alcanza la presión de llegada en el lado de alta presión. Si se produce una caída de presión en el lado de alta presión debido a un consumo o pérdida de aceite, la válvula OP se pondrá en funcionamiento de forma automática para mantener la presión de llegada.
