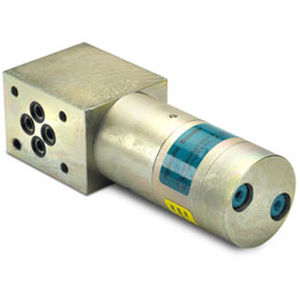

Minisobrepresor oscilante HC3-H

de aceite

Descripción El HC3 - H es una variante del HC3 con el lado superior y el puerto B cerrados, sin necesidad de placa superior. Está diseñado para su uso en sistemas de múltiples por acumulación NG6 (D03). El HC3-H es compacto al igual que las demás unidades HC3. El HC3 incorpora como función estándar la válvula de descarga pilotada. La presión máxima de salida es de 500 bar en las versiones estándar. Los ajustes de la presión de salida se llevan a cabo variando la presión suministrada. Funciones El funcionamiento básico queda ilustrado en el diagrama. El aceite penetra a través de la placa de conexiones y el filtro hacia el puerto ENTRADA del HC3 y fluye libremente a través de las válvulas de retención KV1, KV2 y DV hacia el lado de alta presión H. Desde el lado de alta presión H el aceite pasa al puerto A de la placa de conexiones. En este estado se obtiene el máximo flujo a través del propulsor mediante una función de avance rápido. Cuando se alcanza la presión de salida de la válvula en el lado de alta presión H, se cierran las válvulas KV1, KV2 y DV. La presión de llegada se logra mediante la unidad de válvula oscilatoria OP. La unidad entra en pérdida automática cuando se alcanza la presión de llegada en el lado de alta presión. Si se produce una caída de presión en el lado de alta presión debido a un consumo o pérdida de aceite, la válvula OP se pondrá en funcionamiento de forma automática para mantener la presión de llegada.
