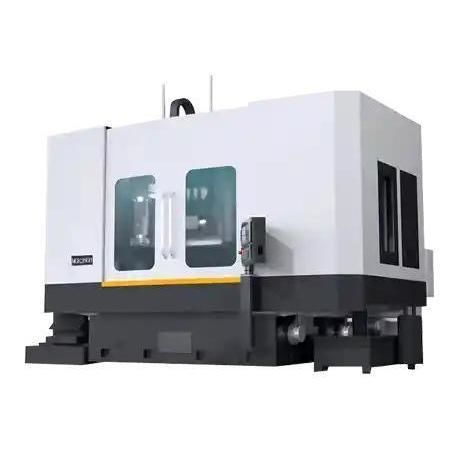

Rectificadora cilíndrica exterior MGK2860

cilíndrica interiorplanavertical

Descripción del producto
La serie MGK28 es una rectificadora vertical CNC compacta y de alto rendimiento, diseñada para el rectificado interno, externo y de superficies planas en una sola preparación. Con una estructura rígida, opciones de muela cerámica (CBN o diamante) y automatización inteligente, ofrece precisión, acabado superficial y eficiencia de producción elevados.

Características clave

• Estructura integrada rígida: Bancada en fundición HT300 con refuerzo interior de cinco nervios y tratamiento de alivio de tensiones; resistencia a la flexión hasta 4800 N/mm² para mayor rigidez y amortiguación de vibraciones.
• Sistema de muela de alta precisión: Muela cerámica aglutinada con abrasivos CBN o diamante; diseño de poros en panal para mejorar la evacuación de virutas y reducir el calor de rectificado en un 35 %; equilibrado dinámico optimizado que mantiene las vibraciones ≤0,5 μm.
• Sistema de refrigeración de precisión: Sistema de refrigerante regulado en cinco niveles de presión que proporciona estabilidad de flujo ±2 %; boquillas ajustables 360° que aumentan la cobertura de refrigeración en un 55 %; separador centrífugo de niebla de aceite integrado para un entorno más limpio y mayor seguridad.

Configuraciones recomendadas

• Sistema de husillo: Husillos de alta precisión, motores de husillo y sistemas de enfriamiento; sistema de ajuste de husillo (cabezal de rectificado ajustable).
• Sistema de avance y mesa: Servomotores de alta precisión, husillos de bolas, guías lineales, elevación eléctrica de la mesa y control de avance; mesas magnéticas o sistemas de sujeción mecánica según los requisitos de la pieza.
• Sistema de refrigeración y evacuación de virutas: Sistema de circulación e inyección de refrigerante, dispositivos de filtración de alta eficiencia, transportadores de expulsión de virutas automáticos y tanques de recogida.
• Sistema eléctrico y de automatización: Sistemas de control CNC y PLC, HMI, control automático de dressado, sistemas automáticos de carga/descarga y dispositivos de sujeción de la pieza.
• Sistema de muela y cabezal de rectificado: Dispositivos eléctricos de ajuste de muela y dressadores, cabezales de rectificado ajustables (horizontales o verticales), sistemas de equilibrado de muelas.
• Posicionamiento de precisión y supresión de vibraciones: Sistemas de medición láser/óptica y sensores de desplazamiento, dispositivos dinámicos de supresión y amortiguación de vibraciones.
• Seguridad y lubricación: Cubiertas protectoras, puertas de seguridad, botones de parada de emergencia, sistemas de lubricación automática y dispositivos de filtración.
• Herramientas de corte y accesorios: Herramientas de dressado de muelas y dispositivos de sujeción de piezas.

Caso de aplicación

• Cliente: Fabricante de piezas de automoción de precisión (Corea del Sur)
• Uso: Rectificado plano e interno de discos de freno para vehículos eléctricos
• Configuración: MGK28 configurada con control en proceso, filtración magnética del refrigerante y enfriador de husillo
• Resultados: Tolerancia dimensional mantenida en ±0,003 mm; acabado superficial mejorado a Ra ≤0,45 μm; tiempo de ciclo reducido en un 22 % con corrección automatizada y control de temperatura
• Opinión del cliente: "La MGK28 combina precisión y simplicidad. Su configuración vertical y la medición en proceso nos permiten mantener tolerancias extremadamente estrictas con mínima intervención del operario."

Especificaciones técnicas

• Model (denominación comercial): MGK2860 (MGK28 Series)
• Máx. rango de giro de la pieza: φ750 mm
• Altura máxima de la pieza: 400 mm
• Diámetro de la mesa (valores de ejemplo del modelo): φ600 mm
• Carga de la mesa: 600 kg
• Valores a nivel de serie (MGK28 Series): Mesa máx Ø1250 mm · Pieza máx Ø1350 mm · Altura máx de rectificado 500 mm
• Material del bancada: fundición HT300 con refuerzo de cinco nervios
• Resistencia a la flexión: hasta 4800 N/mm²
• Tipos de muela: muela cerámica aglutinada con abrasivos CBN o diamante; diseño de poros en panal
• Vibración dinámica (equilibrado de la muela): ≤0,5 μm
• Sistema de refrigeración: refrigerante regulado en cinco niveles con estabilidad de flujo ±2 %; boquillas ajustables 360°; separador centrífugo de niebla de aceite
• Mejoras de proceso típicas reportadas: tolerancia ±0,003 mm; acabado superficial Ra ≤0,45 μm; reducción del tiempo de ciclo ≈22 % con automatización y control de temperatura
