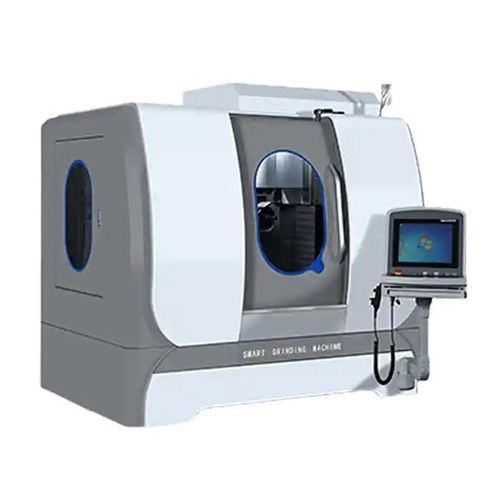

Centro de rectificado para herramientas de corte QD580

de herramientaspara metales durosCNC

Descripción general del producto
El QD580 de MINNUO es una rectificadora de herramientas CNC de 5 ejes diseñada para la fabricación y el reafilado de herramientas de corte complejas. Combina una bancada rígida, husillos de rectificado de alta velocidad y un control CNC integrado con base de datos de herramientas para realizar perfilados y conformados multieje simultáneos para herramientas de carburo y HSS, adecuada para aeronáutica, automoción, moldes y mecanizado de precisión.

Características clave

• Control CNC simultáneo de 5 ejes para rectificados geométricos precisos.
• Soporta fabricación y reafilado de herramientas en carburo y HSS.
• Bancada rígida para minimizar vibraciones y asegurar estabilidad dimensional.
• Control CNC integrado con base de datos de herramientas y programación paramétrica para ajustes repetibles.
• Apta para herramientas escalonadas, fresas de bola, fresas perfiladas y brocas.
• Compatible con automatización y sistemas de carga robotizados.

Configuraciones recomendadas

• Sistema de husillo: Husillos de rectificado de alta precisión (correa, eléctricos o hidrostáticos), refrigeración de husillo (aceite o aire) y equilibrado automático opcional.
• Sistema de sujeción de pieza: Prensas y dispositivos de sujeción de precisión, mordazas en V universales, utillajes personalizados y sistemas de rotación de pieza.
• Sistema de muela: Dressado automático (muela diamantada o single-point dresser) y equilibrado dinámico para muelas.
• Sistema de avance y movimiento: Avance controlado por CNC con velocidades ajustables según la operación de rectificado.
• Refrigeración y filtración: Circulación de fluido refrigerante con inyección por boquilla regulable y filtración de alta eficiencia (filtro de banda o separador magnético).
• Control y automatización: Control CNC o PLC con HMI táctil, sonda de medida en máquina opcional y carga/descarga automática opcional.
• Accesorios y opcionales: Portaherramientas de dressado, soportes de posicionamiento de pieza, iluminación integrada y sistema de limpieza por soplado de aire, extracción de virutas y polvo.

Caso de aplicación

• Cliente: Fabricante de herramientas de corte — Este de China.
• Pieza: Fresas macizas de carburo Ø20 mm con flautas escalonadas.
• Configuración: QD580 con controlador 5 ejes, sonda de medición en máquina y colector de niebla.
• Resultados: Precisión de perfil ≤ 0,006 mm; tiempo de ciclo reducido en 22 % respecto a la solución de 4 ejes anterior; herramientas reafiladas recuperaron hasta el 90 % de la vida útil de una herramienta nueva.
• Opinión del cliente: «Con el QD580 logramos tiempos de entrega más rápidos y un control de tolerancias más estrictos; es central en nuestra línea de reafilado para HSS y carburo.»

Especificaciones técnicas

• Modelo: QD580 Series
• Marca: MINNUO
• Diámetro máx. pieza: 32 mm
• Longitud máx. pieza: 260 mm
• Profundidad máx. de ranura: 20 mm
• Peso máx. pieza: 20 kg
• Ejes: Control CNC 5 ejes simultáneos
• Materiales adecuados: Carburo y acero rápido (HSS)
• Aplicaciones típicas: Fabricación y reafilado de herramientas complejas (herramientas escalonadas, fresas de bola, fresas perfiladas, brocas)
• Bancada máquina: Bancada mecánica rígida para reducir vibraciones y garantizar operación ultraestable
• Control: Sistema CNC integrado con base de datos de herramientas y programación paramétrica
