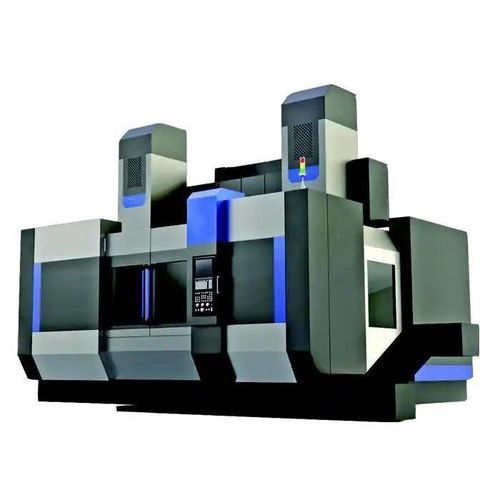

Torno CNC CKM51

verticalpara bridas y válvulaspara mecanizado de ejes

Resumen
La serie CKM51 es una máquina combinada CNC vertical de torneado‑rectificado que integra torneado y rectificado en una unidad para aumentar el rendimiento de mecanizado, reducir los ajustes y mejorar la precisión dimensional. Está equipada con portaherramientas CNC dobles para operaciones combinadas y una cabeza de rectificado con husillo eléctrico y refrigeración por agua para un funcionamiento estable a alta velocidad y bajo nivel de ruido. Sectores habituales: automoción, aeroespacial, energía y maquinaria pesada.

Detalles del modelo

• Diámetro máximo de torneado: 2600 mm
• Altura máxima de la pieza: 1400 / 1600 mm (variantes)
• Peso máximo de la pieza: 12 t

Características clave

• Portaherramientas dobles: Herramientas de torneado y rectificado combinadas en un único montaje que permiten operaciones secuenciales o simultáneas para reducir el tiempo de ciclo.
• Cabeza de rectificado con husillo eléctrico: Husillo eléctrico refrigerado por agua que proporciona rotación estable a alta velocidad y menor ruido.
• Rodamientos de alta precisión: Eje principal con rodamientos de rodillos cilíndricos cortos de doble hilera y juego radial ajustable para centrado radial y rodamientos de empuje de gran precisión para guiado axial.
• Estructura de bancada simétrica: Construcción equilibrada que mejora la rigidez y la repetibilidad durante cortes y rectificados exigentes.
• Elevación de viga suave: Viga elevadora/descendente mediante sistema de doble husillo para mayor suavidad en el desplazamiento y precisión de posicionamiento.

Configuraciones recomendadas

• Sistema de husillo: Husillos de alta precisión, motores de husillo y refrigeración activa; sistema de ajuste de la cabeza de rectificado.
• Sistema de avance y mesa: Servomotores de alta precisión, husillos a bolas, guías lineales; elevación eléctrica de la mesa y control de avance con mesa magnética o sujeción mecánica opcional.
• Refrigeración y evacuación de virutas: Circulación de refrigerante, filtración de alta eficiencia, transportadores automáticos de virutas y depósitos de recogida.
• Eléctrico & automatización: Control CNC y PLC, HMI, control automático de dressing, dispositivos integrados de carga/descarga y sujeción.
• Sistema de muela y cabeza: Ajuste eléctrico de la muela y unidades de dressing; cabeza de rectificado ajustable (horizontal/vertical) y balanceo de muela.
• Posicionamiento de precisión & supresión de vibraciones: Medición láser/óptica, sensores de desplazamiento, supresión activa de vibraciones y dispositivos de amortiguación.
• Seguridad & lubricación: Cubiertas de protección, puertas de seguridad, paro de emergencia y lubricación automática centralizada con filtración.
• Herramientas de corte & accesorios: Herramientas de dressing, útiles de sujeción y accesorios.

Caso de aplicación

• Cliente: Fabricante de válvulas (Italia)
• Caso de uso: Mecanizado de componentes de válvulas de alta precisión
• Configuración: CKM51 Series con portaherramientas CNC dobles, cabeza de rectificado con husillo eléctrico y control por servomotores
• Resultados: El torneado y el rectificado combinados en una sola configuración redujeron el tiempo total de producción y mantuvieron tolerancias ajustadas (ej. ±0,01 mm en piezas de válvulas complejas); la eficiencia de producción aumentó ~30 % en el estudio de caso.
• Comentarios del cliente: Flujo de producción mejorado y reducción del tiempo de ajuste gracias a la capacidad combinada de torneado/rectificado.

Notas adicionales

• Diseñada para piezas grandes y de alta precisión como ejes, discos y bridas; algunas configuraciones/modelos pueden procesar diámetros de hasta 5000 mm y pesos de trabajo de hasta 15 t (referencia FAQ).
• Opciones estándar y personalizadas disponibles para cumplir requisitos de producción específicos.

Especificaciones técnicas

• Serie / Modelo: CKM51 Series
• Diámetro máximo de torneado (datos del modelo): 2600 mm
• Altura máxima de la pieza: 1400 mm o 1600 mm (variante)
• Peso máximo de la pieza (datos del modelo): 12 t
• Diámetro máximo alternativo (FAQ): hasta 5000 mm (según modelo/configuración)
• Peso máximo alternativo (FAQ): hasta 15 t (según modelo/configuración)
• Herramientas: Portaherramientas CNC dobles para torneado y rectificado
• Husillo de rectificado: Husillo eléctrico, refrigerado por agua para operación de alta velocidad y bajo ruido
• Rodamientos del eje principal: Rodamientos de rodillos cilíndricos cortos de doble hilera ajustables y rodamientos de empuje de alta precisión
• Elevación de viga: Sistema de elevación de doble husillo
• Tolerancia típica lograda (estudio de caso): ±0,01 mm para piezas de válvulas complejas
• Sistemas auxiliares recomendados: Circulación de refrigerante, filtración de alta eficiencia, transportadores de virutas, carga/descarga automática, medición láser/óptica y supresión de vibraciones
• Industrias típicas: Automoción, Aeroespacial, Energía, Maquinaria, Militar, Fabricación de moldes
• Entrega / plazos (FAQ): Modelos estándar en stock; modelos personalizados normalmente 30–45 días laborables
• Garantía / servicio (FAQ): Garantía de un año habitual; diseño modular para facilitar el mantenimiento y la asistencia
