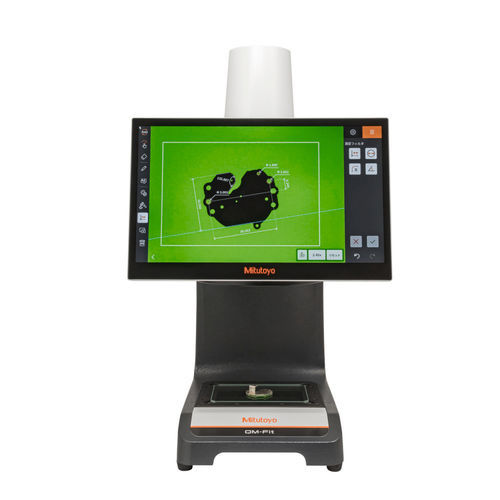

Sistema control dimensional sin contacto QM-Fit

Descripción del producto
Sistema de medición por imagen para inspección dimensional con reconocimiento avanzado de elementos. Chasis compacto en formato A3 y pantalla táctil de 15,6 pulgadas para uso en taller y verificaciones rápidas de piezas.

Características principales

• Carcasa compacta tamaño A3 para instalación flexible en espacios reducidos.
• Rango de medición de 115×75 mm, adecuado para piezas pequeñas.
• Objetivo con gran profundidad de campo que evita el reenfoque ante variaciones de superficie de hasta 36 mm.
• Pantalla táctil de 15,6 pulgadas para un manejo intuitivo en el lugar de trabajo.
• Detección automática de elementos y registro de procedimientos que permiten medir con un solo gesto tras colocar la pieza.

Especificaciones (elementos clave)

• Código: QMF-A1208-A
• Dispositivo de visualización: Monitor táctil de 15,6 pulgadas
• Rango de medición (útil): 115×75 mm
• Rango de medición (rango con precisión garantizada): 90×60 mm
• Altura máxima medible: 36 mm
• Iluminación transmitida: LED verde
• Iluminación anular: LED blanca de 8 segmentos
• E/S externas: LAN ×1, USB3.2 ×2
• Zoom digital: 1–100×
• Rango de temperatura para garantía de precisión (°C): 20±1°C
• Carga máxima (masa de la pieza): 10 kg
• Dimensiones del cristal de apoyo: 154×96 mm
• Dimensiones (A×F×H): 366×407×621 mm
• Masa del equipo: 25 kg
• Alimentación: AC100–240V 50/60Hz
• Consumo: 100 W

Notas
La precisión de medida se basa en nuestros métodos de inspección. La carga máxima excluye cargas excéntricas o concentradas extremas. El uso de la carta de referencia incluida permite mediciones de alta precisión incluso fuera de 20°C.
