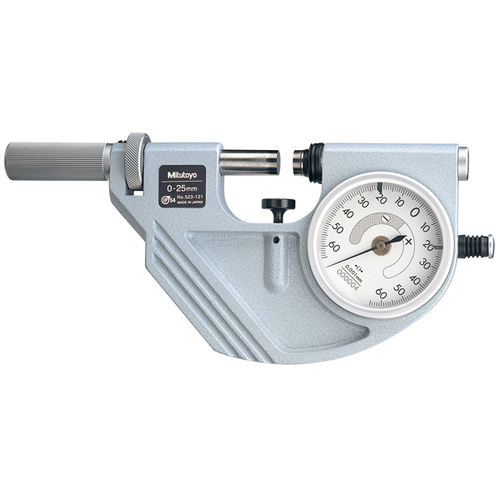

Calibre de mordaza 523 series

Los medidores de presión de la serie 523 proporcionan un juicio directo de GO/NO-GO para las piezas producidas en serie. Cuentan con un diámetro de husillo de 10,8 mm (.425") y tienen un nivel de protección IP54. Proporcionan una precisión de indicación del dial de 1μm/.00005" y una lectura del dial o 0.001mm/.00005". La dispersión de la indicación es 0.4μm/.00002" y la planitud es 0.3μm/.000012" El paralelismo es de 0,6μm/.000024" para modelos de hasta 50 mm/2" o 1μm/.00004" para modelos de más de 50 mm/2". La cara de medición es de carburo; la fuerza de medición es de 5-10N (500-1000gf). Medidores de presión SERIE 523 -Adecuado para la medición de piezas producidas en serie. -Se pueden seleccionar varios tipos de indicadores de acuerdo con la aplicación de medición. -Medición de caras: Carburo Precisión Planitud: 0,3 p.m. / 0,000012" Paralelismo: 0.6(jm/.000024" para modelos de hasta 50mm/2" 1pm/.00004" para modelos de más de 50mm/2" Repetibilidad de indicación: 0.4pm/.00002" Indicadores típicos usados con el medidor ID-C (0,001 mm)/543-390B LGF-L (0,0001 mm)/ 542-181 y contador 542-015
