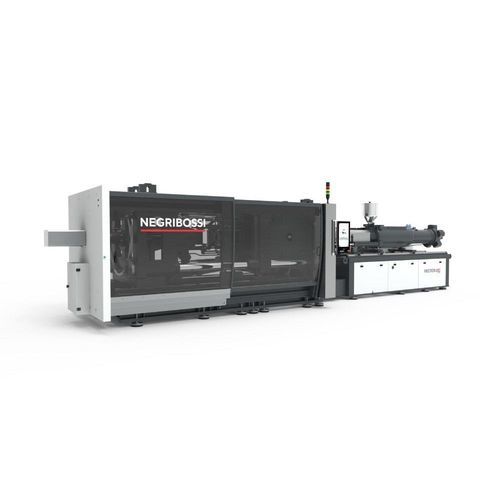

Máquina de inyección horizontal VECTOR sT

servohidráulicahíbridapara PVC

Resumen La serie VECTOR sT son prensas de inyección híbridas con cierre de rodillera de 5 puntos, disponibles en modelos de 650, 800, 1100 y 1300 toneladas. Las unidades de inyección 4960 a 17000 cuentan con giro de husillo accionado por motor hidráulico. El diseño prioriza la eficiencia energética mediante la incorporación de tecnología de servo‑bomba específica para aplicaciones de moldeo por inyección.

Control MOTUS Multi-Touch

• Sistema de navegación por gestos que incluye swipe, scroll y zoom
• Objeto virtual para movimiento de ejes basado en la orientación del gesto (Patente en trámite)
• Diseño moderno y fino con ergonomía tipo smartphone
• Interfaz configurable y personalizable
• Secuenciador para crear ciclos especiales
• Búsqueda rápida para edición de parámetros, edición gráfica y análisis
• Nuevos modos de funcionamiento: "step" y "in production"
• Función de alarmas inteligentes para mejor gestión de fallos
• Pantalla multi‑touch 21.5" TFT LC a color 1920x1080
• Conexiones PowerLink basadas en tecnología Ethernet en tiempo real
• Transmisión de datos con velocidades de comunicación < 2 ms
• RFID para acceso externo

Características clave

• Control POWERLINK totalmente digital
• Unidad de sujeción Smart Flex con amplio espacio entre barras para moldes grandes
• Largas carreras del eyector
• Unidad de inyección robusta en línea
• Presión sobre el material aumentada en más de 15%
• Velocidad de inyección incrementada más del 25% con regeneración
• Preparación AMICO 4.0

Sectores clave

• Moldeo por contrato
• Construcción
• Manipulación de materiales
• Electrodomésticos

Tecnologías y automatización

• Procesamiento multicomponente/multimaterial
• Moldeo por inyección de PVC
• Moldeo espumado microcelular (MuCell)
• Inyección de gas
• Integración de robots

Características - Unidad de cierre

• Rodillera doble de 5 puntos
• Configuración de placas Euromap o SPI
• Barra de unión endurecidas
• Placa móvil guiada por casquillos autolubricantes
• Pies de apoyo de la placa móvil
• Control motorizado de altura de molde
• Sistema de lubricación central automática por bomba eléctrica
• Tres perfiles de velocidad en cierre y apertura
• Pre‑alimentación de placa móvil
• Cierre/apertura gobernado en lazo cerrado mediante válvula proporcional
• Lectura digital de la posición de la placa móvil en la interfaz
• Control y lectura digital de la posición del cross-head
• Lectura digital de la fuerza de cierre en la interfaz
• Autoajuste de espesor de molde y fuerza de cierre
• Perfil de expulsión en dos etapas con expulsión repetida ajustable en velocidad, presión y posición
• Lectura digital de la posición del eyector en la interfaz
• Señal de retorno del eyector
• Control programable para extracción múltiple de núcleos
• Puerta frontal neumática

Características - Unidad de inyección

• Unidad de inyección con cilindro hidráulico en línea
• Motor eléctrico de husillo controlado por inversor vectorial
• Control de velocidad del motor en lazo cerrado
• Unidad de inyección deslizante sobre rodamientos lineales
• Unidad abatible para facilitar la extracción y limpieza del husillo
• Sistema de cambio rápido de cámara
• Cámara bimétal
• Perfil de husillo de uso general adecuado para la mayoría de termoplásticos
• Unidad accionada por dos cilindros para centrado perfecto de la boquilla
• Bandas calefactoras cerámicas con alarma por rango de temperatura
• Perfiles de velocidad y presión de inyección
• Conmutación a presión de mantenimiento por posición de husillo, presión hidráulica o tiempo
• Lectura digital de la posición del husillo en la interfaz
• Perfil de velocidad de rotación y retardo de rotación ajustables
• Perfil de contr Presión ajustable con lectura digital
• Descompresión antes y después de la recuperación del husillo
• Programas de intrusión y auto limpieza
• Tolva en acero inoxidable

Características - Sistema hidráulico

• Bomba de caudal variable con control proporcional en lazo cerrado
• Lectura digital de la presión del circuito hidráulico en la interfaz
• Válvula proporcional para movimiento de la placa móvil
• Monitorización de nivel de aceite, temperatura y bloqueo de filtros
• Sistema de control de temperatura de aceite
• Válvula de corte automática del agua de refrigeración
• Programa de precalentamiento de aceite
• Filtro de aceite en salida y/o retorno de bomba
• Intercambiador de calor para refrigeración de aceite
• Ventana de depósito para facilitar la limpieza
• Manómetro de aceite

Características - Sistema eléctrico

• Armario para componentes eléctricos con protección IP55
• Motores eléctricos con arranque directo
• Interruptor principal con enclavamiento para evitar apertura con la máquina energizada
• Corte por sobrecarga para unidades motor‑bomba y circuitos auxiliares
• Fusibles y relés estáticos para control de calefacción de la unidad de plastificación
• Inversor vectorial para giro del husillo
• Ventilador para la circulación de aire en el armario eléctrico
• Indicadores LED en válvulas solenoides y circuitos eléctricos etiquetados
• Conforme a normas Euromap o UL

Circuito de refrigeración

• Caudalímetro con circuitos independientes ajustables e indicación de temperatura/caudal (un circuito para refrigeración del cuello, restantes para el molde)

Bancada

• Bancada rebajada optimizada para uso combinado con robot
• Opción de bancada elevada para permitir caída de piezas
• Aislantes acústicos para las carcasas moto‑bomba
• Taladros para apoyos antivibratorios
• Bandeja de recuperación de aceite de lubricación

Dispositivos de seguridad

• Construidas conforme a la directiva de maquinaria aplicable y certificadas CE por organismo europeo
• Cumplimiento de la norma EN 201 y ANSI/SPI B151.1-2007
• Protecciones con doble enclavamiento en cierre y apertura y dispositivos hidráulicos de seguridad
• Monitorización del correcto funcionamiento de los dispositivos de seguridad eléctricos e hidráulicos
• Protección de purga de boquilla con enclavamiento

Especificaciones técnicas

• Modelos disponibles: 650, 800, 1100 y 1300 toneladas
• Capacidades de inyección (g PS): desde 4960 hasta 17000 g
• Cierre: rodillera doble de 5 puntos
• Control: MOTUS Multi‑Touch con pantalla 21.5" 1920x1080 y bus PowerLink digital
• Hidráulica: bomba de caudal variable en lazo cerrado con control proporcional; monitorización digital de presiones y temperaturas
• Eléctrico: componentes IP55, inversor vectorial para husillo, señalización y etiquetado según Euromap/UL
• Opciones: husillos y cámaras especiales, interfaces robot y datos, sistemas de control de proceso, equipos para PVC y configuraciones de molde
