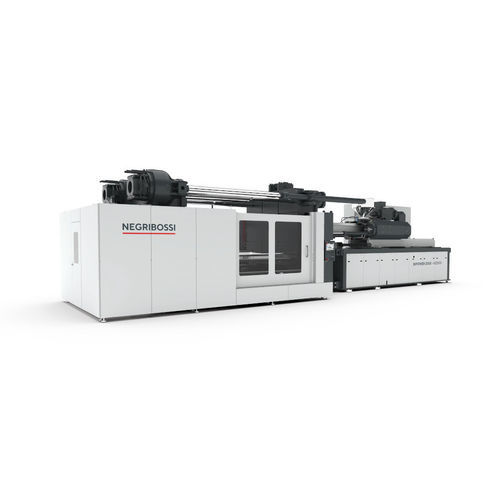

Máquina de inyección horizontal BIPOWER

eléctricahíbridaeléctrica e hidráulica

Resumen
La serie BIPOWER son máquinas de inyección híbridas con cierre de dos platos, disponibles con fuerzas de cierre de 1300, 1500, 2000, 2700, 3500, 4200 y 7000 toneladas. Cuentan con una unidad de inyección de husillo reciprocante con rotación eléctrica y un diseño modular sobre bancada baja que facilita el acceso y la integración de robots. Las capacidades de inyección van de 3.877 a 74.884 g PS en modelos con una unidad de inyección y de 117.199 a 149.768 g PS en el modelo de 7000 toneladas con dos unidades.

Equipamiento estándar / Puntos clave

• Control CanBus totalmente digital
• Cierre de dos platos con amplio paso entre columnas y pistones de cierre en el plato móvil
• Larga carrera de expulsor y perfil de expulsión en dos etapas
• Unidad de inyección de doble cilindro con accionamiento de husillo eléctrico (inversor vectorial)
• Posibilidad de solapamiento de movimientos para reducir tiempos de ciclo
• Interfaz C-TOUCH con parámetros de control completos
• Acceso remoto de servicio inalámbrico AMICO

Sectores clave

• Automoción
• Medio ambiente
• Construcción
• Manipulación de materiales

Tecnologías y automatización

• Multi-componentes
• Moldeo por inyección de PVC
• Moldeo espumado microcelular
• Inyección asistida por gas
• Integración con robots y sistemas de automatización

Unidad de cierre

• Diseño compacto de dos platos con alta rigidez y mínima deformación
• Sistema de bloqueo 'hydroblock' en el plato móvil y pistones de cierre
• Columnas cromadas y zapatas de apoyo extendidas en el plato móvil
• Configuración de platos Euromap o SPI disponible
• Guía lineal y lateral del plato móvil; control automático del espesor del molde
• Lubricación central automática mediante bomba eléctrica
• Tres perfiles de apertura/cierre; control proporcional en lazo cerrado
• Lectura digital de posición de plato, fuerza de cierre y posición del expulsor

Unidad de inyección

• Unidad de inyección de doble cilindro sobre guías lineales
• Motor eléctrico para la rosca controlado por inversor vectorial con control de velocidad en lazo cerrado
• Unidad basculante para facilitar la extracción y limpieza de la rosca; cambio rápido de cilindro
• Barril bimetálico; perfil de husillo estándar (perfiles especiales bajo demanda)
• Accionamiento por dos cilindros para centrado preciso de la boquilla
• Resistencias cerámicas con alarma de temperatura; lectura digital de posición de husillo y contrapresión
• Perfiles de velocidad y presión de inyección; cambio a presión de mantenimiento por posición, presión hidráulica o tiempo
• Control de descompresión, programas de intrusión y autopurga; tolva en acero inoxidable

Sistema hidráulico

• Bomba de caudal variable con control proporcional en lazo cerrado de caudal y presión
• Lectura digital de la presión del circuito hidráulico en la interfaz
• Válvula proporcional para movimiento del plato; monitorización de nivel de aceite, temperatura y filtros
• Control de temperatura del aceite y programa de precalentamiento; válvula de corte de agua de refrigeración
• Circuito offline para filtrado y refrigeración; refrigeración del aceite por intercambiador en el plato
• Ventana de depósito para limpieza; indicadores ópticos y eléctricos de nivel de aceite

Instalación eléctrica

• Armario para componentes eléctricos con protección IP55
• Motores con protección térmica y desconexiones por sobrecarga
• Interruptor principal interbloqueado que impide abrir el armario bajo tensión
• Fusibles y relés para control de las resistencias del barril; inversor vectorial para la rotación del husillo
• Indicadores LED en válvulas solenoides; circuitos eléctricos etiquetados
• Cumple con normas Euromap o UL

Circuito de refrigeración (opcional)

• Caudalímetro con circuitos ajustables independientes; indicación de temperatura y caudal (un circuito para boca de tolva; el resto para el molde)

Bancada

• Bancada baja para optimizar uso con robot
• Compartimento bomba-motor insonorizado; apoyos antivibración
• Bandeja de recuperación de aceite de lubricación

Seguridad

• Construida conforme a la Directiva de Máquinas 2006/42/CE; modelos certificados CE
• Sistemas de seguridad conforme a EN 201 y ANSI/SPI B151.1-2007
• Protección frontal y trasera del molde con doble interbloqueo y parada de seguridad hidráulica
• Monitorización del correcto funcionamiento de elementos de seguridad eléctricos e hidráulicos; protector de purga de boquilla interbloqueado

Control — C-TOUCH

• Panel táctil de tecnología resistiva; pantalla 15" XGA color (1024 x 768), IP52
• Comunicación Fast Powerlink (Ethernet); auto-calibración de E/S; interfaz USB
• Amplias funciones de control de proceso: multi-etapas de inyección/mantenimiento/contrapresión, control en lazo cerrado de velocidad/presión, cálculo automático de tamaño de disparo, control PID de temperaturas
• Archivo interno para más de 500 moldes; bloqueo de entrada de datos y funciones de diagnóstico/producción

Opción Smart Energy
La opción Smart Energy integra un motor eléctrico de RPM variable con control en lazo cerrado en paralelo con la bomba de desplazamiento. El controlador optimiza RPM y desplazamiento para suministrar el volumen de aceite requerido de forma eficiente; durante fases inactivas el motor puede reducirse a bajo régimen (ej. ~400–600 RPM) para ahorro energético. Beneficios: consumo cercano a tecnología totalmente eléctrica según ciclo, reducción de ruido, mayor precisión en peso de disparo y mayor vida útil de componentes hidráulicos.

Opciones disponibles

• Expulsores de núcleo y soplado de aire (MP/FP)
• Válvula proporcional para expulsión hidráulica
• Interfaces robot E17 / E12 / E67 o robot integrado
• Husillos y barriles especiales (resistentes a desgaste/corrosión, mezcladores, barrera, baja compresión)
• Revestimientos de barril, boquillas alargadas y zonas adicionales de boquilla
• Válvulas de compuerta hidráulicas/neumáticas; boquillas de corte hidráulico
• Canal caliente integrado; interfaz transductor de presión de molde; interfaz de inyección por gas
• Registro de datos; interfaz RJG; servicios AMICO

Mercados / Aplicaciones

• Piezas de gran tamaño
• Automoción
• Construcción
• Industrial
• Electrodomésticos y artículos del hogar
• Aeroespacial
• Moldeo técnico
• Contenedores

Especificaciones técnicas

• Serie: BIPOWER
• Fuerzas de cierre disponibles: 1300, 1500, 2000, 2700, 3500, 4200, 7000 toneladas
• Capacidades de inyección (g PS): 3.877–74.884 (unidad única)
• Modelo 7000 tns (dos unidades): 117.199–149.768 g PS
• Controlador: C-TOUCH, 15" XGA (1024 x 768)
• Control estándar: CanBus totalmente digital
• Smart Energy: motor RPM variable; reducción de RPM en fases de espera para ahorro
• Seguridad y normas: Directiva de Máquinas 2006/42/CE; certificado CE; conformidad EN 201 y ANSI/SPI B151.1-2007
