Tarjeta de control CNC para máquina de tratamiento de madera CSS-001

para máquina de embalaje4 ejes3 ejes

Visión general del producto
El controlador CNC Edge‑Tracing Intelligent es un sistema de control de movimiento totalmente integrado diseñado para la fabricación de rótulos publicitarios y aplicaciones CNC en carpintería. Combina una tarjeta de control PCIe, un módulo de visión CCD y software dedicado de edge‑tracing para detectar automáticamente marcas de registro impresas, compensar el estiramiento y la rotación del material, y ejecutar trayectorias de corte o grabado de precisión en una única plataforma de control.

Puntos destacados

• Operación en modo dual: enrutado CNC estándar y edge‑tracing guiado por visión en un solo sistema
• Auto‑calibración de la cámara CCD con precisión de posicionamiento ≤ 0,1 mm
• Compensación automática de distorsiones por estiramiento y rotación de materiales impresos
• Interfaz de bus PCIe para comunicación estable sin pérdidas durante largas producciones
• Soporta cuchilla vibratoria, cuchilla de arrastre y herramientas de husillo
• Modo manual de respaldo cuando la detección automática de marcas falla (evita paradas de producción)

Arquitectura del sistema
Ejes de control — 3‑Ejes (XYZ) estándar; 4‑Ejes (XYZ+U) con módulo de cuchilla vibratoria
Precisión de posicionamiento — ≤ 0,1 mm
Terminales E/S — 40 terminales en total
Interfaz de bus — PCIe (comunicación estable, sin caídas)
Sistema de visión — Cámara CCD con auto‑calibración
Modos soportados — Enrutado estándar / Edge‑tracing / Cuchilla vibratoria
Fuente de alimentación — 24V DC
Interfaz host — Ranura PCIe (compatible con PC industriales estándar)

Mapa de puertos E/S
COM (Pin 1 / 16 / 17) — Masa común
24V (Pin 3) — Entrada de alimentación 24V
SVC (Pin 5) — Salida analógica VFD 0‑10V
SPIN (Pin 7) — Control husillo encendido/apagado
SPCOOL (Pin 9) — Control refrigerante encendido/apagado
OIL (Pin 11) — Control lubricación encendido/apagado
X0 / Y0 / Z0 (Pin 20 / 19 / 18) — Sensores de origen de ejes
ESTOP (Pin 40) — Entrada de paro de emergencia
START / STOP (Pin 38 / 37) — Inicio / parada de ciclo
XD± / YD± / ZD± (Lado derecho) — Salidas de pulso/dirección para motores paso a paso

Capacidades clave

• Detección de marcas de registro — Captura automática por CCD con opción de respaldo manual
• Compensación de distorsión — Corrección de estiramiento y rotación para materiales impresos
• Calibración de cámara — Auto‑calibración con un clic y medición de desfase cámara‑husillo
• Formato de archivo — Compatibilidad con formatos estándar de grabado CNC
• Control de orientación de cuchilla — Sincronización del eje U para operaciones con cuchilla vibratoria/arrastre
• Soporte de herramientas especiales — Parámetros configurables para cuchilla de presión, cuchilla de arrastre y cuchilla vibratoria

Ámbitos de aplicación

• Publicidad y rótulos — Corte automatizado de vinilo, cartón espumado y film reflectante con registro por marcas CCD

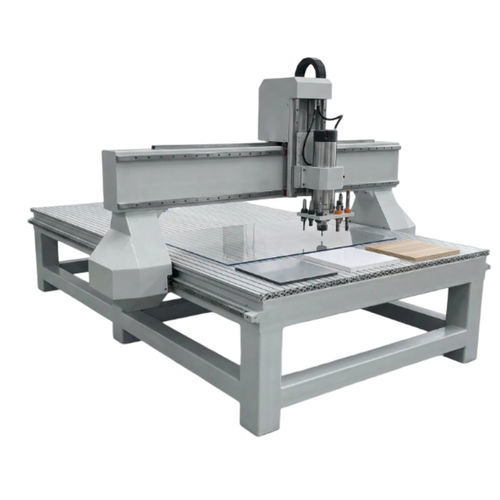

• Carpintería y mobiliario — Grabado y corte de contornos en MDF, contrachapado y paneles macizos
• Embalaje y cartón corrugado — Corte de muestras y mecanizado de líneas de plegado con compensación por visión
• Textil y marroquinería — Corte con cuchilla de arrastre y cuchilla vibratoria de cuero, tejidos y materiales sintéticos
• Interior automotriz — Corte preciso de embellecedores, paneles de asiento e inserciones de alfombra con compensación de distorsión
• Constructores OEM — Tarjeta de control PCIe plug‑in y paquete de software para añadir corte guiado por visión a plataformas CNC existentes

Personalización y notas OEM
Tipo de solución — OEM personalizado: diseñado según los requisitos de la aplicación del cliente
Plazo típico — Varía según el proyecto
Pedido mínimo — Sin mínimo: desde prototipo individual hasta producción en volumen
Documentación — Manual completo del sistema, diagrama de cableado, paquete de software y guía de calibración de la cámara incluidos
Industrias atendidas — Rótulos publicitarios, carpintería, embalaje, corte textil, interior automotriz, marroquinería
Experiencia OEM — Más de 30 años de experiencia en fabricación; 1800+ clientes OEM industriales en Norteamérica, Europa y el sudeste asiático

Especificaciones

• Ejes de control: 3‑Ejes (XYZ) estándar; opcional 4‑Ejes (XYZ+U) para cuchilla vibratoria
• Precisión de posicionamiento: ≤ 0,1 mm
• Puertos E/S: 40 terminales (incluyendo COM, entrada 24V, SVC, SPIN, SPCOOL, OIL, sensores de origen, ESTOP, START/STOP, salidas paso a paso)
• Interfaz de bus: PCIe (comunicación estable, sin caídas)
• Sistema de visión: Cámara CCD con auto‑calibración en un clic y medición de desfase cámara‑husillo
• Modos soportados: Enrutado, Edge‑Tracing, Cuchilla vibratoria
• Alimentación: 24V DC
• Interfaz host: Compatibilidad con ranura PCIe para PC industriales estándar
• Soporte de archivos: Formatos estándar de grabado CNC
• Control de cuchilla: Sincronización eje U para cuchilla vibratoria/arrastre; soporta cuchillas de presión, de arrastre y vibratorias
• Registro y compensación: Detección automática de marcas con respaldo manual; compensación de estiramiento y rotación para materiales impresos
