Tarjeta de comunicación PCI Express láser PCIe-AE304bp

de radiofrecuenciadigital

Resumen

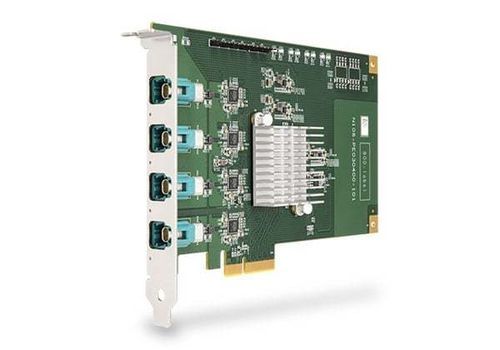

PCIe-AE304bp es una tarjeta PCIe de media longitud y una sola ranura, sin ventilador y amplia temperatura de funcionamiento, que ofrece cuatro puertos Automotive Ethernet 100/1000BASE-T1 nativos para sistemas de prueba en vehículo, validación y computación en el edge. Se conecta directamente a sensores de alto ancho de banda como LiDAR y radar sin convertidores externos.

Introducción
100/1000BASE-T1 proporciona una plataforma de comunicación escalable, ligera y de bajo espacio para el desarrollo ADAS y la validación de conducción autónoma. Mediante cableado de par único y conectores H‑MTD con bloqueo, BASE‑T1 reduce la complejidad del cableado y permite enlaces de alto rendimiento para sensores con altas demandas de datos. PCIe-AE304bp está pensado para plataformas de prueba y sistemas edge que requieren conectividad determinista y sincronización precisa.

Diseño e integración
La tarjeta integra cuatro PHY Marvell 88Q2221M y admite operación 100/1000BASE-T1 configurable por software con configuración maestro/esclavo flexible. Requiere una línea host PCIe Gen2 x4 en una ranura x4 estándar y se instala directamente en sistemas x86 sin convertidores externos. El conector H‑MTD con bloqueo minimiza desconexiones por vibración. El soporte IEEE 1588 PTP permite sincronización de tiempo sub‑microsegundo con los sensores conectados.

Características clave

• 4× IEEE 802.3bw/bp 100/1000BASE‑T1 vía conectores H‑MTD
• Interfaz PCI Express Gen2 x4
• Tarjeta PCIe de una sola ranura y media longitud
• Funcionamiento sin ventilador de -25°C a 70°C
• Lista para controladores; 1000/100BASE‑T1 configurable por software (maestro/esclavo)
• Soporte Linux verificado (Ubuntu)

Especificaciones
Interfaz de bus: PCI Express Gen2 x4
PHYs: 4× Marvell 88Q2221M soportando velocidades de enlace 100/1000 Mbps
Puertos: 4 puertos H‑MTD 100/1000BASE‑T1
Cable: Soporta hasta 15 m de par trenzado no apantallado (UTP)
Conector H‑MTD: código Z
Dimensiones: 167,7 mm (A) × 111 mm (Al)
Temperatura de funcionamiento: -25°C a 70°C (sin ventilador)
Temperatura de almacenamiento: -40°C a 85°C
Humedad: 10% a 90% sin condensación
EMC: CE / FCC Clase A (EN 55032 & EN 55035)

Configuraciones de host verificadas
Sistemas operativos verificados: Ubuntu 20.04 / 22.04 / 24.04
Nota del sistema: PCIe-AE304bp está diseñado para operación de baja latencia con buffering mínimo. Los ajustes del BIOS, la configuración del slot PCIe y la elección de OS/almacenamiento pueden influir en la estabilidad; consulte las configuraciones verificadas al integrar en sistemas de prueba o edge.

Información de pedido
PCIe-AE304bp — Tarjeta PCIe Automotive Ethernet 4 puertos 100/1000BASE‑T1 802.3bw/bp
