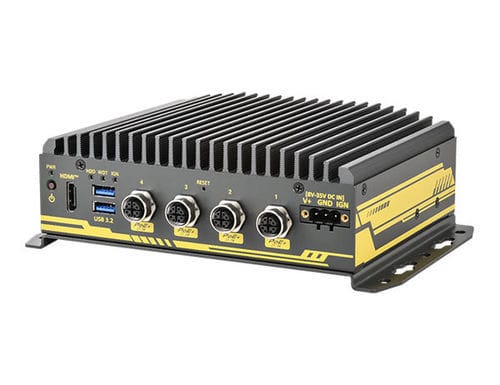

Terminal embarcable sin pantalla Nuvo-2860VTC

Intel Atom® x7425Epara entorno difícilpara aplicaciones ferroviarias

Descripción general
El Neousys Nuvo-2860VTC es un ordenador embarcado ultra-compacto de nueva generación con certificación E‑Mark, diseñado para pasarelas móviles, vigilancia a bordo y sistemas de información al pasajero. Está equipado con Intel® Alder Lake Atom® x7425E y admite hasta 16 GB de memoria DDR5. La plataforma integra control de encendido por ignición, entrada DC de amplio rango, abundantes E/S, expansión M.2 y mini‑PCIe para módulos inalámbricos, puertos CAN aislados con soporte SocketCAN y múltiples puertos PoE+ para despliegues edge en vehículos inteligentes modernos.

Características clave

• Intel® Alder Lake Atom® x7425E (4 núcleos / 4 hilos, 1,5 / 3,4 GHz, 12W TDP)
• Intel® UHD Graphics integrado (24 EUs) para inferencia AI ligera en edge / cargas OpenVINO
• Hasta 16 GB DDR5-4800 SDRAM (una ranura SODIMM)
• 4 puertos Gigabit Ethernet con IEEE 802.3at PoE+ mediante conectores M12 x-coded
• M.2 B-key (3042/3052) para módulos celulares (USB3 + USB2) con doble ranura micro‑SIM interna
• 1x M.2 M-key (2280) para SSD NVMe (PCIe Gen3 x2)
• 2x sockets mini‑PCIe de tamaño completo (PCIe + USB2) con ranura micro‑SIM interna
• 2 puertos CAN 2.0 aislados (soporte SocketCAN en Linux)
• 2x USB 3.2 Gen2 (Tipo-A, 10 Gbps) con bloqueo por tornillo
• 1x HDMI 1.4b soportando 3840 x 2160 @30Hz
• 1x RS-232/422/485 programable por software (COM1)
• E/S digital aislada: 2 entradas DI y 5 salidas DO
• Audio: conector de 3,5 mm para micrófono y salida de altavoz
• Entrada DC 8V a 35V con control de encendido por ignición integrado (IGN/GND/V+)
• Certificado E‑Mark y conforme a EMC EN 50155

Especificación
Núcleo del sistema:
Procesador: Intel® Alder Lake Atom® x7425E (4C/4T, 1,5 / 3,4 GHz, 12W TDP)
Gráficos: Intel® UHD Graphics integrado (24 EUs)
Memoria: Hasta 16 GB DDR5-4800 SDRAM (una ranura SODIMM)
TPM: Soporta fTPM 2.0

Interfaz panel / E/S:
Ethernet: 4x Gigabit vía conectores M12 x-coded (Broadcom BCM5719)
PoE: 4x puertos Gigabit PoE+ PSE IEEE 802.3at; presupuesto total PoE+: 50W
USB: 2x USB 3.2 Gen2 (10 Gbps) Tipo-A con bloqueo por tornillo
Vídeo: 1x HDMI 1.4b (3840 x 2160 @30Hz)
Serie: 1x RS-232/422/485 programable por software (COM1)
E/S aisladas: 2 DI aisladas y 5 DO aisladas
CAN: 2x puertos CAN 2.0 (soporte SocketCAN en Linux)
Audio: 1x conector de 3,5 mm (mic-in y speaker-out)

Almacenamiento:
SATA HDD: 1x bahía interna 2,5" para HDD/SSD
M.2 NVMe: 1x socket M.2 2280 M-key (PCIe Gen3 x2) para NVMe SSD

Bus de expansión:
Mini PCI-E: 2x sockets mini‑PCIe de tamaño completo (PCIe + USB2) con ranura micro‑SIM interna
M.2 B-key: 1x M.2 3042/3052 B-key (USB3 + USB2) para módulos celulares con doble ranura micro‑SIM interna

Alimentación:
Entrada DC: 1x bloque de bornes enchufable de 3 pines para 8V a 35V DC con control de encendido por ignición integrado (IGN/GND/V+)

Mecánica:
Dimensiones: 206 mm (An) x 144 mm (F) x 65 mm (Al)
Peso: 1,4 kg
Montaje: Montaje en pared (carcasa estándar incluida)

Entorno:
Temperatura de funcionamiento: -40°C ~ 70°C
Temperatura de almacenamiento: -40°C ~ 85°C
Humedad: 10% ~ 90%, sin condensación
Vibración / Impacto: EN 50155:2021 / IEC 61373, Categoría I, Clase B - montaje en carrocería
EMC: E‑Mark, EN 50121 (EMC EN 50155); CE / FCC Clase A (EN 55032 & EN 55035)

Accesorios / Opciones (principales)

• Nuvo-2860VTC-PoE — variante con PoE
• Accessory box kit (AccsyBx-mPCIe-HS-Kit-Nuvo-2860VTC) — soporte SATA, disipador mPCIe y tornillería
• PA-120W-OW, PA-60W-OW — adaptadores de corriente AC/DC
• Diversos kits de cables para cableado COM y CAN y adaptadores mPCIe ↔ M.2

Especificaciones técnicas

• Modelo: Nuvo-2860VTC
• CPU: Intel® Alder Lake Atom® x7425E (4C/4T)
• Memoria máx.: 16 GB DDR5-4800 (un SODIMM)
• Ethernet: 4x GbE vía M12 x-coded (Broadcom BCM5719)
• PoE+: 4x IEEE 802.3at PSE, presupuesto total 50W
• Almacenamiento: 1x bahía interna 2,5"; 1x M.2 2280 NVMe (PCIe x2)
• Expansión: 1x M.2 B-key para celular; 2x mini‑PCIe de tamaño completo
• E/S: 2x USB3.2 Gen2, COM1 (RS-232/422/485), 2 DI aisladas, 5 DO aisladas, conector de audio
• CAN: 2x puertos CAN 2.0 aislados con soporte SocketCAN
• Entrada de alimentación: 8V–35V DC con control de ignición
• Temp. funcionamiento: -40°C a 70°C
• Certificaciones: E‑Mark, EN 50121 (EMC EN 50155); CE / FCC Clase A
