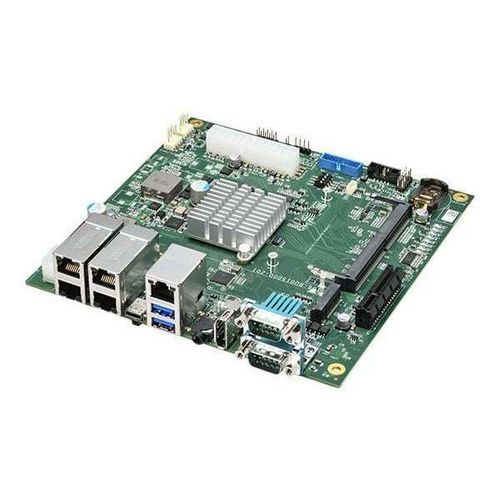

Tarjeta portadora Edge AI Jemii-150

industrialmini-ITXNVIDIA® Jetson Nano

Resumen
La serie Jemii-150 reduce significativamente la barrera de integración para despliegues industriales con NVIDIA Jetson al combinar un factor de forma Mini-ITX con compatibilidad BSP y JetPack para los módulos NVIDIA Jetson Orin Nano y Orin NX. La plataforma permite flasheo directo vía NVIDIA SDK Manager para facilitar la portabilidad del software desde kits de desarrollo a sistemas de campo. Diseñada para edge AI industrial, la Jemii-150 acepta entradas de alimentación flexibles, opera en un amplio rango de temperatura y ofrece múltiples puertos GbE con PoE++ opcional y una ranura PCIe para expansión del sistema.

Características clave

• Factor de forma Mini-ITX compatible con SOMs Jetson Orin NX y Orin Nano
• Preparada para flasheo y alineada BSP con Jetson Orin Nano/Orin NX DevKit para flasheo directo
• 4x GbE mediante Intel I350-AM4 más 1x GbE desde el módulo Jetson
• Soporta IEEE 802.3bt PoE++ Tipo 3/Tipo 4 PSE; hasta 90W en un puerto PoE++ con un presupuesto compartido de 100W; retrocompatible con 802.3at/802.3af
• 1x ranura de expansión PCIe Gen3 x4 para tarjetas Ethernet/USB/PoE/DIO
• Diseño para rango de temperatura amplio, apto para despliegues edge AI industriales

E/S de la plataforma y capacidad de expansión

• Ethernet: 4x GbE vía Intel I350-AM4; 1x GbE vía módulo Jetson
• USB: 2x puertos USB 3.2 Gen1 y 1x OTG Type-C
• Vídeo: 1x DisplayPort, soporta 3840x2160 @ 60Hz
• Serie: 1x puerto configurable hardware RS-232/422/485; cabecera RS-232 adicional en algunas variantes
• E/S digitales: 3x DI aisladas y 3x DO aisladas
• Audio: 1x conector de 3,5 mm para mic-in y salida de altavoz
• Almacenamiento: 1x M.2 M 2280 (PCIe Gen4 x1)
• PCIe: 1x ranura PCIe Gen3 x4
• Bus CAN: 1x CAN 2.0 disponible en la variante Jemii-150D-PoE

Variantes y aplicaciones objetivo

• Jemii-150D-PoE: placa carrier Mini-ITX Jetson con 4x GbE PoE++, 1x GbE, PCIe, entrada DC 9V–32V. Adecuada para AMR interiores y logística autónoma cuando se requiere CAN.
• Jemii-150A-PoE: placa carrier Mini-ITX Jetson con 4x GbE PoE++, soporte ATX y conector PCIe de 6 pines; integra gestión remota fuera de banda Allxon para retail e ITS.
• Jemii-150A: placa carrier Mini-ITX Jetson con 5x GbE y PCIe, soporte ATX. Orientada a despliegues que requieren GbE adicional sin PoE.

Notas

• Diseñada para ser compatible BSP con NVIDIA Jetson Orin Nano/Orin NX DevKit y compatible con versiones JetPack para una transición sencilla del desarrollo al despliegue en campo
• Soporta alimentación ATX o entrada DC de amplio rango según la variante; los puertos PoE++ comparten un presupuesto de energía

Especificaciones técnicas

• Procesador: SOM NVIDIA Jetson Orin NX o SOM NVIDIA Jetson Orin Nano (GPU NVIDIA Ampere y CPU ARM Cortex)
• Memoria en SOM: Orin NX SOM 16GB/8GB LPDDR5 @ 3200 MHz; Orin Nano SOM 8GB/4GB LPDDR5 @ 2133 MHz
• Ethernet: 4x GbE por Intel I350-AM4; 1x GbE por módulo Jetson
• PoE: IEEE 802.3bt PoE++ Tipo 3/4 PSE; máx. 90W por puerto PoE++, presupuesto total 100W; compatible con 802.3at y 802.3af
• USB: 2x USB 3.2 Gen1; 1x OTG Type-C
• Puerto de vídeo: 1x DisplayPort, soporta 3840x2160 @ 60Hz
• Serie: 1x RS-232/422/485 configurable por hardware; cabecera RS-232 adicional en variantes PoE
• DIO: 3x DI aisladas, 3x DO aisladas
• Almacenamiento: 1x M.2 M 2280 (PCIe Gen4 x1)
• PCIe: 1x ranura PCIe Gen3 x4
• Bus CAN: 1x CAN 2.0 (solo para Jemii-150D-PoE)
• Entrada de alimentación: Jemii-150D-PoE 9V–32V DC; Jemii-150A-PoE alimentación ATX + PCIe 6 pines; Jemii-150A alimentación ATX
• Mecánica: Mini-ITX 170mm x 170mm; Peso aprox. 200 g
• Temperatura de funcionamiento: -25°C a 70°C; Temperatura de almacenamiento -40°C a 85°C
• Certificación: CE / FCC Clase A según EN 55032 & EN 55035
• E/S internas adicionales: 2x conectores de ventilador, cabecera I2C, conector frontal, jumper modo ATX/AT, UART de depuración, pines 5V y GND
