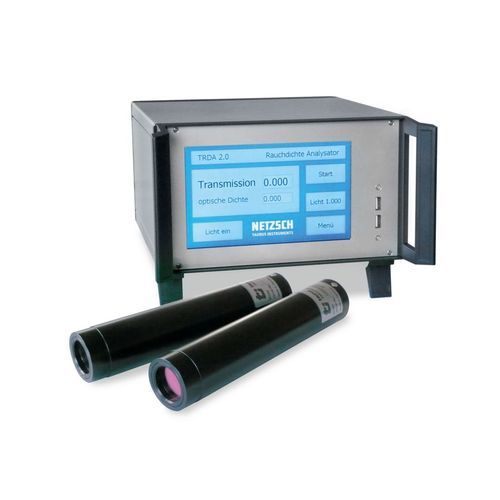

Opacímetro para el análisis de emisiones de gas TRD 908

para gases de escapecon fuente de luz led

Resumen
El TRD 908 es un equipo de ensayo de densidad de humo (sistema de medición óptica) para determinar la producción de humo de materiales durante la descomposición térmica. Admite procedimientos de medida según DIN 50055, ISO 3182 e ISO/TS 19850 y puede funcionar de forma autónoma o integrarse en sistemas de ensayo de incendios y conductos de escape.

Funciones clave y uso

• Modo de visualización seleccionable: transmisión óptica y/o densidad óptica de humo
• Ordenador monoplaca (SBC) integrado con Windows, software TRD y pantalla táctil color de 7" para operación en modo autónomo
• Interfaces y salidas analógicas para conexión a periféricos y exportación rápida de datos
• Diseñado para su uso en bancos de ensayo contra incendios y mediciones ópticas en conductos de escape

Versiones disponibles

• TRDA — fuente luminosa: emisor puntual halógeno 10 W (RDG)
• TRDL — fuente luminosa: láser helio-neón (HeNe)
• TRD_LED — fuente LED (para mediciones según ISO/TS 19850)

Componentes principales y accesorios

• Unidad de medición TRD con SBC, SSD 32 GB, Windows integrado, pantalla táctil de 7", módulos de medida y alimentación
• Interfaces: 1x RS232, 2x USB 2.0, 1x RS485; salidas analógicas: 0–1 V y 0–10 V
• Emisor RDG (TRDA) con óptica templada resistente al calor o emisor correspondiente para otras versiones
• Receptor LRDE con fotoreceptor de silicio, filtro espectral y amplificador integrado
• Electrónica robusta para transmisor y receptor; transmisión de señal hasta 10 m
• Brida de montaje opcional, soporte de medida para instalación en tubería y juego de filtros de calibración (6 filtros ópticos) con estuche de transporte
• Licencia individual del software TRD (operación a bordo y/o en PC externo)

Operación y gestión de datos

• Guía al operador y visualización de resultados mediante pantalla táctil 7" de alta resolución con iconos intuitivos
• Almacenamiento interno de datos (SSD 32 GB) e interfaces USB/RS232 para transferencia externa
• Salidas analógicas e interfaces digitales para integración en bancos de ensayo y sistemas de adquisición
• Firmware del controlador actualizable para futuras mejoras

Normas y aplicación

• Diseñado para mediciones de densidad óptica y transmisión durante la descomposición térmica de materiales
• Normas referenciadas: DIN 50055, ISO 3182 e ISO/TS 19850
• Los accesorios opcionales permiten adaptar el equipo a distintos sistemas de conductos y facilitan la calibración, operación y limpieza

Especificaciones técnicas

• Modelo: TRD 908
• Single Board Computer (SBC) con firmware ampliable y SSD 32 GB
• Almacenamiento a bordo: 32 GB SSD
• Interfaz de usuario: pantalla táctil color 7" de alta resolución
• Interfaces: 1x RS232, 2x USB 2.0, 1x RS485
• Salidas analógicas: 0–1 V y 0–10 V
• Medición óptica: emisor RDG (TRDA: halógeno 10 W) y receptor LRDE (fotoreceptor de silicio, filtro espectral, amplificador integrado)
• Transmisión de señal hasta 10 m; amplificador lineal para señal luminosa; conectores DIN para emisor y receptor
• Modos de operación: visualización de transmisión y/o densidad óptica; exportación de datos vía USB/RS232
