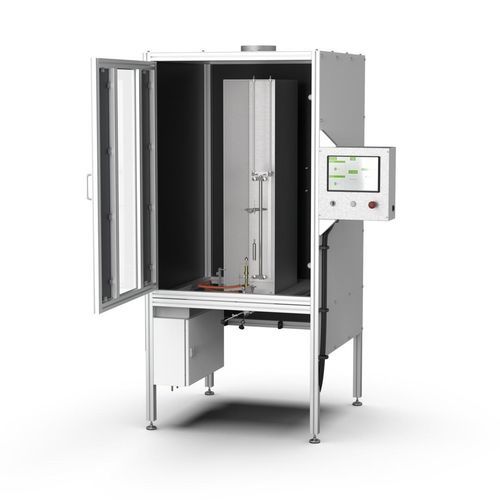

Aparato de pruebas de calibración TSK 906

de propagaciónde reacción al fuegodigital

Nombre del producto
TSK 906 — Equipo de ensayo de smoldering y cable único (propagación vertical de la llama)

Descripción del producto
El TSK 906 es un equipo de laboratorio diseñado para evaluar la propagación vertical de la llama y la caída de partes/fragmentos en llamas procedentes de un conductor aislado, cable o hilo, utilizando una llama reproducible de 1 kW de mezcla propano/aire conforme a EN 60332‑1‑2 y la serie EN 60332. El equipo dispone de una carcasa protectora de acero inoxidable, suministro de gas controlado con controladores de flujo másico y una pantalla táctil con calibración del quemador asistida por software para asegurar condiciones de llama 1 kW repetibles.

Resumen de funciones

• Carcasa protectora para contener el área de ensayo
• Construcción en acero inoxidable conforme a EN 60332‑1
• Dimensiones de la carcasa (Al x An x Pr): 1200 x 300 x 450 mm
• Quemador de propano 1 kW según EN 60695‑11‑2
• Quemador ajustable verticalmente y con inclinación de 45° respecto al eje vertical
• Sistema de control de gas con válvulas y controladores de flujo másico para propano y aire
• Pantalla táctil para control y calibración del quemador
• Calibración asistida por software de la llama de 1 kW
• Accesorio de calibración: termopar con bloque de cobre (10 g)
• Sujetadores de muestra para ensayo y calibración según EN 60332‑1‑2
• Manómetro del quemador conforme a EN 60332‑1‑2
• Manual suministrado en memoria USB

Resumen de especificaciones (tabla)
Procedimiento de ensayo: Ensayos de propagación vertical de la llama para conductores/hilos/cables aislados simples y evaluación de gotas/partes en llamas según la serie EN 60332‑1.
Dimensiones del equipo: Al 2150 mm x An 1390 mm x Pr 1075 mm.
Peso: 165 kg.
Tensión de funcionamiento: 100–230 VAC, 50 Hz.
Conexión de escape: Ø 200 mm.
Volumen de la cámara: 1,3 m³; volumen de la pantalla metálica: 0,16 m³.
Sistema de gas: Controlador de flujo másico para propano — suministro de propano (pureza ≥ 98%), rango 0,016–0,8 nl/min C3H8 a 20 °C. Controlador de flujo másico para aire — suministro de aire, rango 0,24–12 nl/min AIR a 20 °C.
Dispositivo de calibración: Bloque de calibración de cobre Ø 9 mm, peso 10 ±0,05 g, material CU‑ETP C11000; termopar tipo K con funda resistente ≥ 1250 °C, precisión clase 1.
Accesorios incluidos: 1x equipo TSK 906 (EN 60332‑1), 1x pantalla táctil, 1x dispositivo de calibración (termopar + bloque de cobre), 1x soporte de muestra (EN 60332‑1‑2), 1x soporte para calibración, 1x manómetro de quemador (EN 60332‑1‑2), 1x manual (USB).

Aplicaciones
El TSK 906 está pensado para laboratorios de ensayo, control de calidad y organismos de certificación que realicen ensayos normalizados de propagación de llama vertical y smoldering en conductores simples, hilos y cables aislados. Es adecuado para I+D, pruebas de conformidad y controles de producción rutinarios que requieran conformidad con EN 60332 y evaluación de partes en llamas que caen.

Características técnicas

• Tipo de producto: Equipo de ensayo smoldering / cable único (propagación de llama vertical)
• Normas: Serie EN 60332 (incl. EN 60332‑1‑2); quemador según EN 60695‑11‑2
• Carcasa: Acero inoxidable, carcasa protectora (Al x An x Pr: 1200 x 300 x 450 mm)
• Dimensiones globales: Al 2150 mm x An 1390 mm x Pr 1075 mm
• Peso: 165 kg
• Alimentación: 100–230 VAC, 50 Hz
• Conexión escape: Ø 200 mm
• Volumen cámara: 1,3 m³; volumen pantalla metálica: 0,16 m³
• Quemador: Quemador de propano 1 kW; ajustable verticalmente y a 45°
• Gestión de gas: Controladores de flujo másico para propano y aire; pureza del propano ≥ 98%
• Flujo propano: 0,016–0,8 nl/min (C3H8) a 20 °C
• Flujo aire: 0,24–12 nl/min (AIR) a 20 °C
• Accesorio de calibración: Bloque de cobre Ø 9 mm, 10 ±0,05 g, CU‑ETP C11000; termopar tipo K
• Termopar: Tipo K, funda ≥ 1250 °C, clase 1
• Control & calibración: Pantalla táctil con calibración asistida por software
• Accesorios suministrados: soportes de muestra (ensayo & calibración), manómetro de quemador, dispositivo de calibración, manual (USB)
