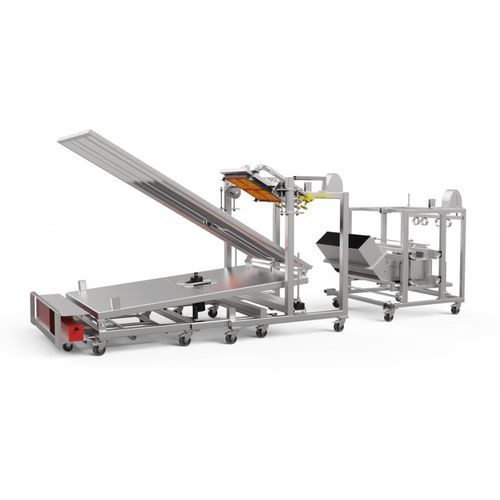

Sistema de prueba térmico TDP 909 T3

para la construcciónpara la construcciónpara edificios

Resumen
El TDP 909 T3 es un sistema de ensayo de incendio para cubiertas diseñado para ejecutar el Método de Ensayo 3 de la norma DIN CEN/TS 1187. Evalúa ensamblajes de cubiertas multicapa bajo exposición combinada de viento y radiación utilizando probetas representativas (dimensiones mínimas 1,2 m × 3,0 m).

Propósito y normas
Diseñado para llevar a cabo el Método de Ensayo 3 de DIN CEN/TS 1187, el sistema evalúa:

• La propagación del fuego en la superficie de la cubierta
• La propagación del fuego dentro de la estructura de la cubierta
• La penetración del fuego a través de la cubierta
• La aparición o caída de material ardiendo o fundido

Diseño del sistema y condiciones de ensayo
El equipo integra dispositivos incendiarios, un generador de viento y un calentador radiante superior para reproducir las condiciones de exposición requeridas por el Método 3. Un dispositivo de viento establece un flujo de aire definido paralelo a la probeta mientras el calentador radiante proporciona una distribución simétrica del flujo de calor en la superficie de la probeta.

Manipulación de muestras y ajustes
El bastidor de la muestra es inclinable para ensayar pendientes de cubierta. El marco está montado sobre un carro portamuestras y su ángulo es ajustable continuamente (0–50°). La base del dispositivo de viento es móvil para el posicionamiento correcto respecto a la probeta; la altura del calentador radiante es ajustable en el bastidor de ensayo.

Calentamiento y encendido
El panel radiante consta de cuatro elementos radiantes cuadrados (300 mm × 300 mm cada uno), resistentes al calor hasta 900 °C, montados en un marco giratorio de 45° con ajuste de altura y equipados con cuatro electrodos de ignición. El gas se suministra al panel a través de la unidad de medida y control.

Control y operación
Una unidad de medida y control con pantalla táctil guía la operación. Los componentes individuales (generador de viento, panel radiante, ignición, mecanismos de posicionamiento y movimiento) pueden controlarse manualmente en cualquier momento. Se incluyen accesorios de calibración en el alcance estándar de suministro.

Muestra de ensayo y alcance
Se ensayan ensamblajes de cubiertas representativos que incluyen múltiples capas, aislamiento térmico existente y barreras de vapor. Dimensiones mínimas típicas: 1,2 m de ancho × 3,0 m de largo. El sistema es adecuado para evaluar propagación en superficie, propagación interna, penetración y caída/combustión de escombros bajo exposición combinada de viento y radiación.

Características principales

• Chasis base móvil en acero inoxidable y sistema de carro para el panel radiante y el portamuestras
• Estructuras de vigas de acero sólido con mecanismo giratorio para el panel radiante
• Calentador radiante: 4 elementos cuadrados (300 mm × 300 mm), resistente a 900 °C, montado en marco giratorio 45° con ajuste de altura y cuatro electrodos de ignición
• Alimentación de gas propano al panel radiante mediante unidad de medida y control
• Marco móvil independiente para el generador de viento y el tendido de mangueras de gas
• Ventilador integrado para la simulación de viento requerida por T3
• Unidad de medida y control con pantalla táctil para la guía del usuario
• Control manual individual de todos los componentes en todo momento
• Accesorios de calibración incluidos

Notas
El Método de Ensayo 3 requiere el uso conjunto de dispositivos incendiarios, viento y un calentador radiante. El TDP 909 T3 proporciona las funciones mecánicas y de control para realizar estos ensayos en condiciones definidas y reproducibles conforme a la norma referenciada.
