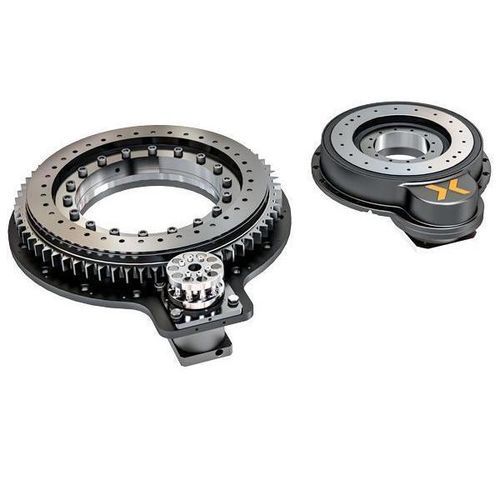

Indexador rotativo CRD

sin contragolpe

Visión general

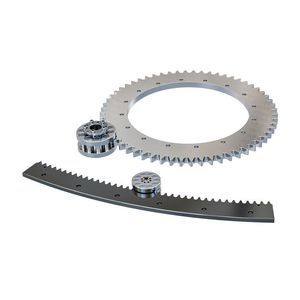

Los sistemas de indexado rotativo de Nexen Group emplean la tecnología patentada Roller Pinion junto con rodamientos y mecanismos de accionamiento de precisión. Alojados en carcasas rígidas o protegidas, las familias PRD y CRD están diseñadas para posicionamiento incremental preciso, perfiles de movimiento ajustables vía servo, aceleración rápida y alta capacidad de carga. Los sistemas preconfigurados pueden arrancar/detenerse en cualquier posición incremental y absorber picos de par, permitiendo hasta 2x tiempos de indexado más rápidos frente a diseños accionados por leva.

Ventajas del indexador rotativo Nexen Group

• Precisión de indexado hasta ±11 ArcSec y repetibilidad hasta ±1,2 ArcSec (según modelo).
• Opciones sin juego (configuraciones Harmonic / RPS) que minimizan el juego motor‑carga.
• Alta capacidad de carga (ej. hasta 1575 kN en PRD con rodamiento cross-roller).
• Alto par de salida: par de aceleración máximo hasta 4.811 Nm y par nominal hasta ~2.625–2.750 Nm (según modelo).
• Alta velocidad en modelos seleccionados: hasta 304 RPM (según modelo).
• Opciones con gran centro abierto para mayor flexibilidad de aplicación.
• Movimiento suave gracias a la tecnología RPS, rodamientos cross-roller precargados y motor/reductor de precisión integrados.

Diferencias entre los sistemas PRD y CRD
PRD (Precision Rotary Indexer): construcción en placa de acero mecanizada de precisión con engranaje/piñón carenado, reductores planetarios de bajo juego u opcionalmente reductores Harmonic sin juego; diámetros de círculo de pernos comunes: 400, 750, 1100, 1500 mm. CRD (Compact Rotary Indexer): carcasa rígida sellada de fundición que encierra engranaje/piñón; opciones de entrada listas para motor/gearbox o reductores planetarios/Harmonic preinstalados; diámetros de círculo de pernos comunes: 150, 250, 350, 550 mm.

Tabla comparativa representativa (filas y columnas seleccionadas)

• CRD-PL — Planetario de bajo juego | Fundición IP65 | Ø salida ej. 150–550 mm | Par nominal 323–697 Nm | Velocidad 120–225 RPM.
• CRD-MRS-PL — Planetario | Fundición IP65 | Amplio rango de relaciones; par nominal 119–299 Nm | Velocidad 23,5–304 RPM.
• CRD-HG — Harmonic sin juego | Fundición IP65 | Par nominal 380–820 Nm | Precisión posicional unidireccional 20–43 ArcSec | Velocidad 11–25 RPM.
• PRD-PL (carenado) — Planetario de bajo juego | Placa de acero carenada | Ø salida ej. 400–1500 mm | Par nominal 544–1870 Nm | Velocidad 27–94 RPM.
• PRD-HG (carenado) — Harmonic | Carenado | Par nominal 326–1122 Nm | Repetibilidad unidireccional 1,6–2,4 ArcSec | Configuraciones de baja velocidad y alto par disponibles.

Recursos citados en esta página (folletos y documentación técnica)
Fichas técnicas y folletos descargables disponibles para variantes CRDX / PRDX / CRD, con datos dimensionales, curvas de rendimiento y guías de configuración.

Especificaciones técnicas

• Precisión de indexado: hasta ±11 ArcSec (según modelo).
• Repetibilidad: hasta ±1,2 ArcSec (según modelo).
• Opciones sin juego: configuraciones Harmonic y RPS disponibles.
• Par de aceleración máximo: hasta 4.811 Nm (según modelo).
• Par nominal: hasta ~2.625–2.750 Nm (según modelo).
• Velocidad máxima: hasta 304 RPM (según modelo).
• Capacidad máxima de carga (ej. PRD): hasta 1575 kN con rodamiento cross-roller de precisión.
• Opciones de carcasa: fundición rígida IP65; carenada; variantes de centro abierto.
• Diámetros de círculo de pernos disponibles: PRD ej. 400, 750, 1100, 1500 mm; CRD ej. 150, 250, 350, 550 mm.
• Aplicaciones típicas: sistemas de corte, pórticos, dispositivos médicos, robótica, aeroespacial, máquinas-herramienta, semiconductores, manejo de materiales, máquinas de ensamblaje/personalizadas, defensa, parques temáticos/espectáculos.
