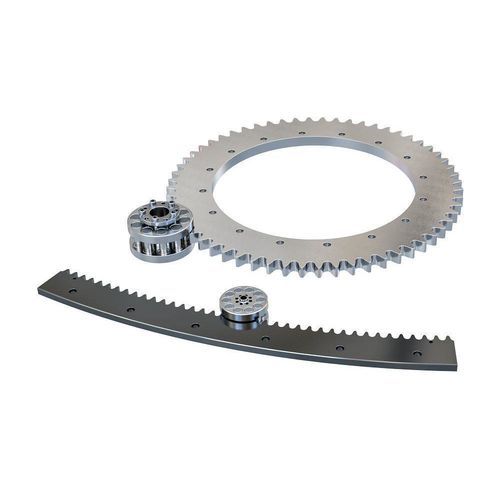

Engranaje cilíndrico RPS

de dientes rectossegmentadode metal

Descripción general
El sistema de piñón de rodillos Nexen incorpora un piñón patentado formado por rodillos soportados por rodamientos y un perfil de diente propio. Las configuraciones disponibles incluyen engranajes de anillo completo y segmentos de arco con dientes externos o internos, así como engranajes preinstalados en rodamientos pesados según la aplicación.

Principales ventajas

• Alta precisión posicional
• Juego cero
• Sin error acumulativo
• Baja ondulación a bajas velocidades
• Capacidad de alta velocidad
• Rigidez
• Bajo nivel de ruido
• Bajo mantenimiento
• Resistencia a la corrosión
• Larga vida útil

Puntos destacados del rendimiento
Los sistemas Nexen proporcionan indexado mecánico preciso: precisión posicional en un solo sentido hasta ± 1.7 ArcSec y repetibilidad hasta ± 0.3 ArcSec (dependiendo del engranaje y la aplicación). Los sistemas de piñón de rodillos admiten altas velocidades de indexado y toleran picos de par en cualquier momento, lo que permite tiempos de indexado más cortos que muchas soluciones tradicionales.

Comparación — Engranajes anulares completos vs Engranajes segmentados (tabla resumen)
Característica | Engranajes anulares completos | Engranajes segmentados
Orientación de los dientes | Externos o internos | Externos o internos
Relación de transmisión | 3:1 a 110:1 | 2,2:1 a 170:1
Par dinámico máximo | Hasta 19,252 Nm [170,395 in-lb] | Hasta 24,383.3 Nm [215,811 in-lb]
Par nominal | Hasta 19,252 Nm [170,395 in-lb] | Hasta 17,112.7 Nm [151,460 in-lb]
Juego máximo | 0 ArcSec | 0 ArcSec
Precisión posicional (un sentido) | Tan precisa como ± 3.0 ArcSec | Tan precisa como ± 1.7 ArcSec
Repetibilidad (un sentido) | Tan precisa como ± 0.8 ArcSec | Tan precisa como ± 0.3 ArcSec
Velocidad máxima | Hasta 1,333 RPM | Hasta 546 RPM
Inercia de rotación | 0.01 a 18.6 kg·m² [0.24 a 441.8 lb·ft²] | 0.002 a 48.07 kg·m² por segmento [0.048 a 1,141.81 lb·ft²]
Diámetro exterior | 122 a 2,686 mm [4.80 a 105.75 in] | 408 a 7,428 mm [16.06 a 292.44 in]
Segmento de arco | N/A (anillo completo 360°) | 9° a 238° (la mayoría, no todos los segmentos pueden formar anillos completos)
Montaje | Pilotos en I.D. (diente externo) / Pilotos en O.D. (diente interno) | Pilotos en I.D. (diente externo) / Pilotos en O.D. (diente interno)
Acabado | Dense Hard Chrome o Black Oxide | Dense Hard Chrome o Black Oxide

Piñones de rodillos (resumen)
Velocidad máxima | Hasta 1,820 RPM
Inercia de rotación | 0.00004 a 0.21866 kg·m² [0.00095 a 5.19382 lb·ft²]
Montaje | Brida ISO-9409 (piloto 12 a 80 mm) o montaje en eje con collarín de bloqueo (10 a 60 mm)
Acabados | Dense Hard Chrome, Niquelado, Acero inoxidable

Notas adicionales del producto
Las soluciones incluyen engranajes de anillo completo, segmentos con dientes externos o internos y engranajes preinstalados en rodamientos pesados. Los sistemas de piñón de rodillos mantienen una alta repetibilidad sin juego en recorridos largos, operan con bajo nivel de ruido incluso a altas velocidades y permiten un funcionamiento más silencioso con bajo mantenimiento y larga vida útil.

Características / especificaciones técnicas

• Precisión de indexado: precisión posicional en un sentido hasta ± 1.7 ArcSec (dependiendo del engranaje)
• Repetibilidad: hasta ± 0.3 ArcSec (dependiendo del engranaje)
• Juego cero: 0 ArcSec máximo
• Par dinámico máximo (ejemplos): Anillo completo hasta 19,252 Nm; Segmentos hasta 24,383.3 Nm
• Relaciones disponibles: Anillos 3:1–110:1; Segmentos 2.2:1–170:1
• Velocidad máxima (ejemplos): Anillo completo hasta 1,333 RPM; Segmento hasta 546 RPM; Piñones hasta 1,820 RPM
• Rangos de diámetro exterior: Anillos 122–2,686 mm; Segmentos 408–7,428 mm
• Rangos de inercia rotacional: Anillos 0.01–18.6 kg·m²; Segmentos 0.002–48.07 kg·m² por segmento
• Opciones de montaje: Pilotos en I.D. (diente externo) o O.D. (diente interno); brida ISO-9409 o montaje en eje para piñones
• Acabados disponibles: Dense Hard Chrome, Black Oxide, Niquelado, Acero inoxidable
