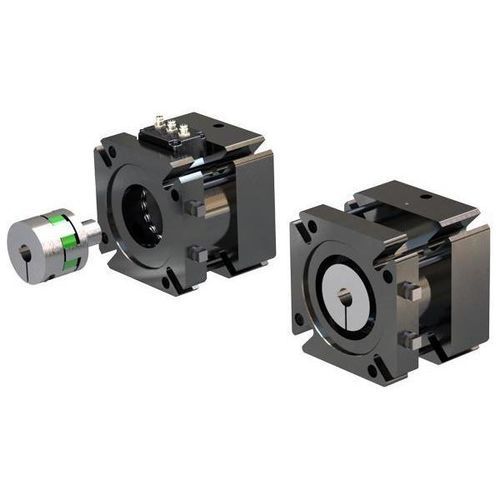

Freno mecánico BSB series

para tornillo de bolassin contragolpede alto par

Descripción general
El freno para husillo de bolas Nexen Group es un freno de alto par, accionado por resorte, montado en el extremo mecanizado de un husillo de bolas. Sirve como freno primario o redundante para evitar el retroceso si se produce una pérdida de energía o un defecto mecánico en la transmisión. La combinación de bajo juego y acoplamiento proporciona un alto grado de precisión para mantener la posición del husillo. Un acoplamiento de eje expansible / buje de apriete conecta el eje del freno con el extremo del husillo de bolas. El acoplamiento requerido incluye un inserto elastómero con alta rigidez torsional.

Selección
Nexen Group ofrece una solución de frenado estándar para aplicaciones con husillos de bolas. Estos frenos, accionados por resorte y liberados por aire, ofrecen un rendimiento constante y duradero. Los frenos para husillo de bolas proporcionan sujeción fiable en un paquete compacto; fuerza de retención hasta 125 Nm (1100 in-lbs.).

Características

• Bajo juego para sujeción de precisión
• Accionado por resorte, liberación neumática
• Baja inercia
• Alta rigidez torsional
• Frenado bidireccional
• Enganche rápido
• Cumple normas IP67 de protección contra polvo y agua
• Funciona en aplicaciones verticales y horizontales
• El acoplamiento permite la expansión térmica del husillo

Componentes requeridos

• Adaptadores de acoplamiento
• Válvulas de 3 vías

Accesorios

• Kits de control
• Filtros
• Válvulas de control de caudal
• Lubricador
• Escape rápido / conmutadores
• Reguladores

Aplicaciones

• Robótica
• Sistemas de manipulación de materiales
• Elevadores personalizados
• Plataformas de trabajo
• Entornos que requieren protección IP67 contra polvo y agua
• Centros de mecanizado

Especificaciones técnicas

• Fuerza de retención: hasta 125 Nm (1100 in-lbs.)
• Accionamiento: accionado por resorte, liberación neumática
• Protección de ingreso: IP67
• Bajo juego y baja inercia para sujeción de precisión
• Alta rigidez torsional y frenado bidireccional
• Enganche rápido adecuado para sujeción de seguridad
• Acoplamiento: eje expansible / buje de apriete con inserto elastómero para expansión térmica y alta rigidez torsional
• Apto para instalaciones verticales y horizontales
