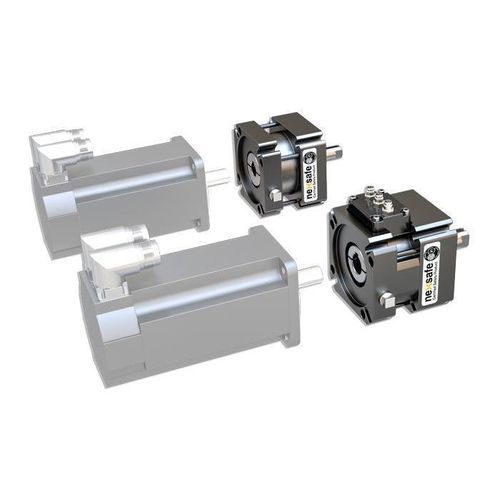

Freno de fricción NexSafe®

de muellepara servomotorsin contragolpe

Descripción
Nexen Group ofrece la familia NexSafe® de frenos para servomotor certificados en seguridad, diseñados para montarse directamente en la brida del servomotor. El diseño accionado por muelle y liberado por aire proporciona bloqueo por defecto y, en configuración recomendada, puede alcanzar ISO 13849-1 Categoría hasta 4 y Nivel de rendimiento hasta e.

Características

• Collarín de sujeción integral con chaveta de respaldo para conexión de entrada segura
• Hasta tres sensores de modo de funcionamiento disponibles: engagement, disengagement y wear (enganche, desenganche, desgaste)
• Múltiples resortes de accionamiento para selección de par
• Estado por defecto bloqueado (accionado por muelle, liberado por aire)
• Montaje directo en brida del servomotor; interfaz de frenado sin holgura

Capacidades operativas / Industria 4.0

• Sensor de retroalimentación opcional (engagement, disengagement, wear) para estado en tiempo real
• La retroalimentación de sensores facilita la programación de motor/variador, mantenimiento predictivo y monitorización de condiciones
• Compatible con sistemas de monitorización Industria 4.0 y mantenimiento basado en condición

Aplicaciones

• Sujeción sin alimentación y frenado dinámico ocasional / parada de emergencia
• Sistemas de pórtico, operaciones cíclicas, automoción, semiconductores y entornos de producción alimentaria (opciones IP67 disponibles; ver guía de aplicaciones)

Comparación / Notas técnicas clave (resumen)
Par de frenado estático mínimo: 4,7 a 125 Nm
Holgura del freno: cero
Capacidades de frenado: sujeción sin alimentación, frenado dinámico ocasional en parada de emergencia
Montaje: bridas a cada lado con centradores para alineación
Opciones de eje de entrada: collarín de sujeción con chaveta
Opciones de eje de salida: eje con chaveta
Diámetros de taladro (entrada y salida): 6,35 a 65 mm (0,25 a 2,56 in)
Círculo de pernos de la brida: 63 a 350 mm (2,48 a 13,78 in)
Certificación de seguridad: NexSafe certificado conforme a ISO 13849-1 (certificado por Intertek)
Captores de retroalimentación de modo operativo: hasta 3 sensores opcionales (engagement, disengagement, wear)
Capacidad de carga en voladizo: hasta 3114 N (depende del modelo)
Velocidad nominal máxima: 5.000 a 10.000 RPM

Características / especificaciones técnicas

• Serie / familia de producto: NexSafe® Servomotor Brake
• Tipo de freno: accionado por muelle, liberado por aire (bloqueado por defecto)
• Rango de par estático: 4,7 – 125 Nm
• Holgura: cero
• Rango de taladros: 6,35 – 65 mm (0,25 – 2,56 in)
• Círculo de pernos de la brida: 63 – 350 mm (2,48 – 13,78 in)
• Sensores opcionales: Engagement, Disengagement, Wear (hasta 3)
• Capacidad de carga en voladizo: hasta 3114 N (depende del modelo)
• Rango máximo de RPM: 5.000 – 10.000 RPM (depende del modelo)
• Montaje: montaje directo en brida del servomotor
• Certificación: ISO 13849-1 (NexSafe certificado por Intertek)
