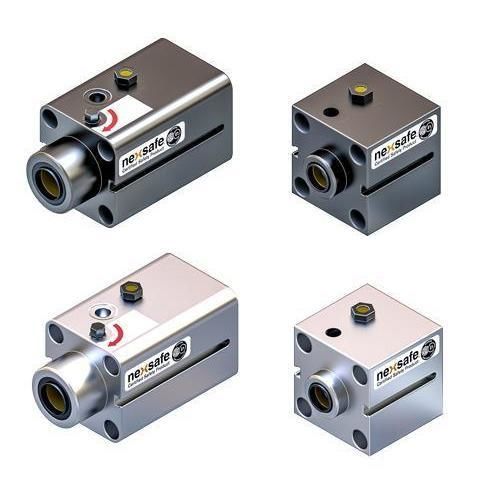

Bloqueador de varilla manual NexSafe®

neumáticode muellepara la industria agroalimentaria

Descripción general
Los bloqueos de varilla estáticos certificados por seguridad de Nexen Group proporcionan sujeción de precisión con prácticamente sin juego, ofreciendo alta exactitud en aplicaciones industriales exigentes. Estas unidades accionadas por resorte y liberadas por aire están disponibles en tamaños ISO y NFPA, aceptan accesorios estándar y están diseñadas para operación sellada en entornos hostiles.

Características clave

• Funcionamiento de precisión que mantiene el posicionamiento exacto
• Gran superficie de sujeción que asegura rendimiento constante
• Unidades accionadas por resorte que se bloquean en caso de corte de energía
• Diseño sellado para resistir ambientes severos
• Liberación manual opcional para desacoplamiento controlado

Detalles del producto
Nexen ofrece bloqueos de varilla para montaje en cilindro o montaje independiente en varilla guía. Las unidades se pueden apilar para incrementar la fuerza de sujeción. Acabados disponibles: aluminio cepillado natural o anodizado resistente a la corrosión. Sensores de proximidad opcionales proporcionan retroalimentación de enganche/desenganche y facilitan la integración en circuitos de seguridad.

Certificación de seguridad
Los bloqueos de varilla accionados por resorte y liberados por aire están clasificados conforme a ISO 13849-1; las configuraciones recomendadas pueden alcanzar Categoría hasta 4 y Nivel de Rendimiento hasta e cuando se integran correctamente.

Comparación / Modelo típico
Modelo: RLSSB-C (ejemplos indicados en NFPA pulgadas y ISO métrico)
Diámetro de varilla: 0.625 a 2.500 in (NFPA pulgadas) / 12 a 32 mm (ISO métrico)
Tamaño de diámetro del cilindro: 1.500 a 8.000 in (NFPA pulgadas) / 32 a 125 mm (ISO métrico)
Fuerza de sujeción: 180 a 4,020 lbf (NFPA) / 800 a 8,560 N (ISO)
Tiempo de inicio de enganche: 0.030 a 0.265 s (NFPA) / 0.030 a 0.130 s (ISO)
Accionamiento / Retorno: Enganchado por resorte / Liberado por aire (estándar 4.1 bar / 60 PSI)
Acabado de carcasa: Aluminio natural o anodizado negro
Liberación manual: Opcional cabeza hexagonal 1/4 de giro con reinicio automático
Vida útil estática B10 / B10d: 1,000,000 / 2,000,000 ciclos (típico)
Sensores de modo de operación: 1 o 2 sensores de proximidad opcionales para retroalimentación de enganche/desenganche
Clasificación de seguridad: NexSafe ISO 13849-1 certificado (Categoría hasta 4, PL hasta e)

Especificaciones técnicas

• Tipo: bloqueo de varilla accionado por resorte, liberado por aire
• Opciones de montaje: montaje en cilindro (NFPA/ISO) o independiente sobre varilla guía
• Rango de diámetro de varilla: 0.625 in a 2.500 in / 12 mm a 32 mm
• Rango de diámetro de cilindro (cuando se monta en cilindro): 1.500 in a 8.000 in / 32 mm a 125 mm
• Fuerza de sujeción: 180 a 4,020 lbf (aprox.) / 800 a 8,560 N (aprox.)
• Tiempo de respuesta / inicio de enganche: desde 0.030 s
• Accionamiento/retorno: Enganchado por resorte / Liberado por aire (estándar 4.1 bar / 60 PSI)
• Acabado de carcasa: Aluminio natural o anodizado negro
• Liberación manual: Opcional cabeza hex 1/4 de giro con reinicio automático
• Vida de ciclo (típica): B10 estático = 1,000,000 ciclos; B10d = 2,000,000 ciclos
• Sensores opcionales: 1 o 2 sensores de proximidad para retroalimentación operativa
• Seguridad: Certificado ISO 13849-1; las configuraciones recomendadas pueden alcanzar Categoría hasta 4, Nivel de Rendimiento hasta e
