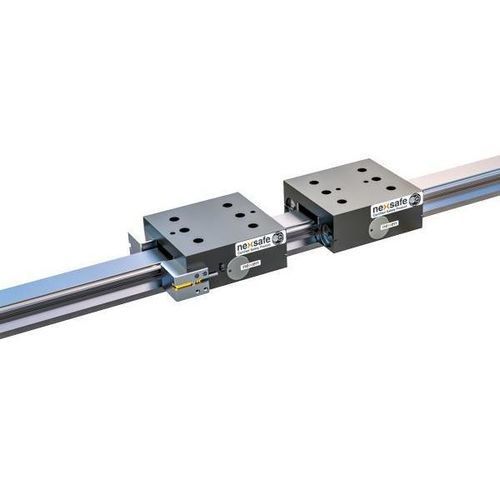

Freno lineal de muelle NexSafe®

para guiados lineales

Resumen del producto
Los frenos para guía perfilada NexSafe® de Nexen Group son dispositivos accionados por resorte y liberados por aire que se acoplan directamente a los rieles guía lineales para proporcionar frenado y bloqueo positivos sin afectar las superficies de rodamiento. Diseñados para aplicaciones certificadas de seguridad, ofrecen tiempo de respuesta rápido y elevada fuerza de retención en situaciones de parada de emergencia o corte de alimentación.

Características clave

• Amplia zona de contacto de fricción para rendimiento constante y bajo desgaste del riel
• Apto para aplicaciones power-off, e-stop y de retención
• Baja holgura (0,10–0,20 mm) para mantenimiento de posición preciso
• Geometría de freno similar a las unidades de cojinete lineal para facilitar la instalación
• Reduce vibraciones y aumenta la rigidez en sistemas de accionamiento lineal
• Gran holgura para compensar desalineaciones de instalación
• No requiere lubricación ni mantenimiento periódico
• Modelos disponibles para las guías perfiladas más comunes
• Máxima fuerza de retención en la categoría para funcionamiento con resorte activado / liberado por aire
• Larga vida nominal: B10 hasta 2 millones de ciclos; la página hace referencia a una reivindicación B10D de 4 millones de ciclos

Captores de modo de funcionamiento opcionales
Opciones de 1 o 2 captores pueden señalizar el acoplamiento o desacoplamiento. El uso de captores de modo de funcionamiento puede permitir alcanzar categorías de seguridad más altas según ISO 13849-1. Los captores Nexen son compatibles con Industry 4.0 y pueden proporcionar datos de estado para optimizar la disponibilidad y el diagnóstico de la máquina.

Compatibilidad de rieles
Disponibles para los siguientes fabricantes de guías perfiladas: ABBA, HIWIN, IKO, INA, LINTECH, NB, NOOK, NSK, PMI, ROCKFORD, ROLLON, SBC, SCHNEEBEERGER, EWELLIX (SKF), STAR (BOSCH REXROTH), TBI, THK, THOMSON.

Documentación técnica (títulos)

• Safety Certified Rail Brake Literature
• Certified Safety Product Literature
• NexSafe Product Overview

Especificaciones técnicas

• Serie: NexSafe® Profile Rail Brakes
• Tamaños de guía perfilada: 15, 20, 25, 30, 35, 45
• Fuerza mínima de retención: 500 a 2600 N (≈112 a 585 lb)
• Presión mínima de liberación: 5.5 bar (≈80 psi) (presiones más bajas disponibles en algunos modelos)
• Holgura máxima a plena fuerza de frenado: 0.10 mm a 0.20 mm (≈0.004 in a 0.008 in)
• Tiempo de inicio de enganche: 0.049 a 0.080 s
• Vida útil (B10): la tabla indica 2 millones de ciclos; la página menciona una reivindicación B10D de 4 millones de ciclos
• Captores de modo de funcionamiento: 1 o 2 captores; configurables para detectar enganche o desenganche
• Clasificación de seguridad: certificado ISO 13849-1 (hasta Categoría 4 / Performance Level e en configuraciones recomendadas)
• Diseño: resorte activado, liberación por aire; se sujeta al riel; sin contacto con superficies de rodamiento; no requiere lubricación
• Aplicaciones típicas: frenado de emergencia y frenado redundante para ejes de pórtico, puertas industriales, líneas de envasado, equipos médicos y otros sistemas lineales críticos
