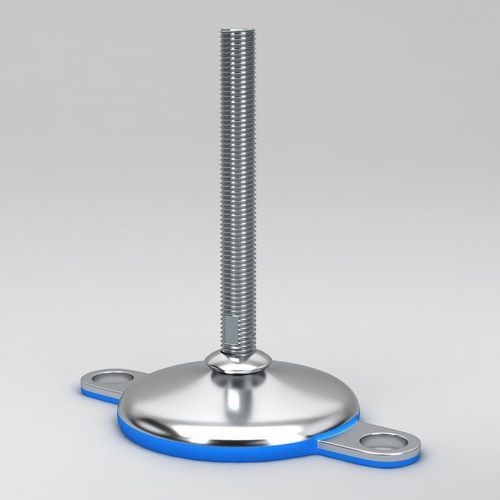

Pie para aparato HLF series

para transportadorpara máquina herramientapara máquina de alimentos

Descripción
Los pies niveladores serie HLF con dos placas de bloqueo al suelo y husillo totalmente roscado proporcionan anclaje seguro, ajuste de altura preciso y reducción de vibraciones para equipos industriales. Están diseñados para entornos higiénicos y resistentes a la corrosión, adecuados para la industria alimentaria, farmacéutica y líneas de proceso industriales.

Características y ventajas

• Dos placas de bloqueo al suelo para un anclaje seguro y mayor estabilidad.
• Husillo totalmente roscado para un ajuste de altura preciso y nivelado fiable en suelos irregulares.
• Diseño redondeado e higiénico que facilita la limpieza en zonas sanitarias.
• Base de caucho NBR vulcanizado para reducción de vibraciones y propiedades antideslizantes.
• Compensación de pendientes hasta 10° para desalineaciones de suelo o equipo.

Materiales

• Placa base: acero inoxidable AISI 304 o AISI 316.
• Husillo: acero inoxidable A2-70 o A4-70.
• Base de caucho: NBR (caucho nitrílico, CAS nº 9005-98-5), vulcanizado, conforme a FDA (FDA CFR 21 177.2600) con ID de lote para trazabilidad.
• Todos los materiales son altamente resistentes a productos químicos, agentes de limpieza comunes, aceites y grasas.

Tamaños (tipos de base)
Tipo de base | Diámetro de la base D | Carga nominal
HLF 62 | 60 mm | 7.000 N
HLF 82 | 80 mm | 15.000 N
HLF 102 | 100 mm | 20.000 N
HLF 122 | 120 mm | 30.000 N

Roscas de husillo HLF
M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48

Longitudes de husillo HLF (L)
50 mm | 70 mm | 100 mm | 120 mm | 150 mm | 180 mm | 200 mm | 230 mm | 280 mm | 330 mm

Personalización y opciones
Otras longitudes de husillo y formas de rosca (incluyendo roscas en pulgadas y roscas especiales como trapezoidal) están disponibles bajo petición. Para pedidos grandes, la base y los husillos pueden suministrarse por separado para mayor flexibilidad.

Aplicaciones
Convoyores, mezcladoras, máquinas de llenado y líneas de producción pesadas en procesado de alimentos, farmacéutica, biotecnología y envasado que requieren soluciones de nivelado higiénicas y resistentes a la corrosión.

Especificaciones técnicas

• Serie: HLF series.
• Diseño: diseño higiénico redondeado con dos placas de bloqueo al suelo.
• Cargas nominales: 7.000 N a 30.000 N según tipo de base.
• Diámetros de base: 60 mm, 80 mm, 100 mm, 120 mm.
• Roscas de husillo: M12–M48.
• Longitudes de husillo: 50–330 mm (varias opciones).
• Materiales placa base: AISI 304 o AISI 316.
• Materiales husillo: A2-70 o A4-70.
• Base de caucho: NBR vulcanizado, conforme a FDA CFR 21 177.2600.
• Compensación de inclinación: hasta 10°.
