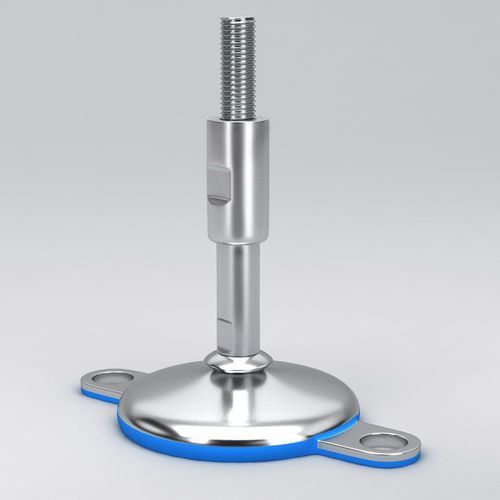

Pie de máquina HLF series

para aparatopara transportadorpara máquina de alimentos

Resumen
Pies niveladores higiénicos (serie HLF) diseñados para combinar estabilidad mecánica y diseño sanitario en entornos alimentarios, farmacéuticos y de envasado. Incorporan dos placas de bloqueo al suelo para un anclaje firme y un husillo protegido/encamisado que evita la entrada de suciedad, humedad y agentes de limpieza, reduciendo mantenimiento y alargando la vida útil.

Características y ventajas

• Dos placas de bloqueo al suelo para anclaje seguro y reducción de movimientos y vibraciones.
• Husillo protegido (manga/recubrimiento) que impide la entrada de contaminantes y agentes de limpieza al mecanismo roscado.
• Diseño higiénico redondeado con superficies pulidas que minimizan puntos de acumulación y facilitan la limpieza.
• Base de caucho para amortiguación de vibraciones y comportamiento antideslizante.
• Capacidad de compensar pendientes de hasta 10° en suelos o equipos.

Materiales

• Placa base: Acero inoxidable AISI 304 o AISI 316.
• Husillo: Acero inoxidable A2-70 o A4-70.
• Base de caucho: NBR (caucho nitrílico, CAS 9005-98-5), caucho vulcanizado certificado por la FDA (FDA CFR 21 177.2600) con identificación de lote para trazabilidad.
• Todos los materiales seleccionados por su alta resistencia a detergentes comunes, productos químicos, aceites y grasas.

Dimensiones y capacidades (tipos de base)
Tipo de base | Diámetro de la base D | Carga nominal
HLF 62 | 60 mm | 7.000 N
HLF 82 | 80 mm | 15.000 N
HLF 102 | 100 mm | 20.000 N
HLF 122 | 120 mm | 30.000 N

Diámetros de husillo y manguito (EHLF)
M16, M20, M24, M30, M36, M42, M48

Longitud de husillo (L) y longitud de manguito (H) — combinaciones típicas
L = 135 mm, H = 55 mm — Mínimo 80 mm a Máximo 120 mm
L = 175 mm, H = 75 mm — Mínimo 100 mm a Máximo 160 mm
L = 215 mm, H = 95 mm — Mínimo 120 mm a Máximo 200 mm
L = 255 mm, H = 115 mm — Mínimo 140 mm a Máximo 240 mm
L = 295 mm, H = 125 mm — Mínimo 180 mm a Máximo 280 mm

Opciones de entrega

• Bases y husillos pueden suministrarse por separado para pedidos grandes, ofreciendo flexibilidad de instalación.
• Tipos de rosca y longitudes de husillo personalizables bajo pedido (métricas, roscas en pulgadas, roscas especiales como trapezoidales).

Aplicaciones

• Equipos de procesamiento de alimentos
• Maquinaria de producción farmacéutica
• Máquinas de envasado, transportadores, mezcladoras y otros equipos en entornos higiénicos

Características / especificaciones técnicas

• Serie: HLF / EHLF
• Diámetros de base disponibles: 60, 80, 100, 120 mm
• Cargas nominales: 7.000 N — 30.000 N según tipo de base
• Diámetros de husillo: M16–M48
• Combinaciones de longitud husillo/manguito y rangos ajustables según tabla anterior
• Compensación máxima de pendiente: hasta 10°
• Certificaciones/soporte: diseño compatible con EHEDG y 3‑A Sanitary Standards; materiales y diseño compatibles con directrices HACCP
• Resistencia química: resistente a agentes de limpieza, aceites y grasas
