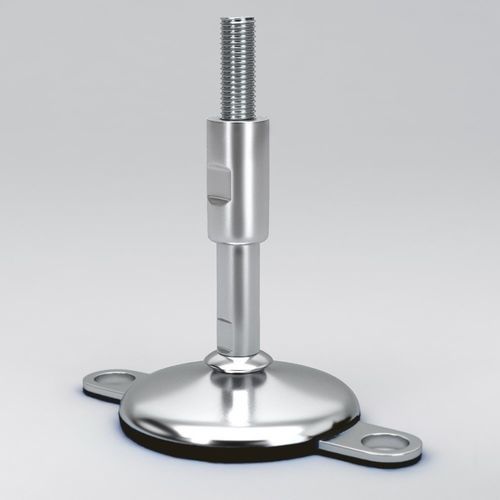

Pie de máquina HMF series

para aparatopara máquina de alimentosde caucho nitrilo

Resumen
Pies de máquina de diseño higiénico con geometría redondeada y base de goma vulcanizada para reducir vibraciones y proporcionar comportamiento antideslizante. Versión extra higiénica disponible con certificado FDA (FDA CFR 21 177.2600) e identificador de lote único para trazabilidad alimentaria. Indicado para entornos alimentarios, farmacéuticos y biotecnológicos donde la limpieza y el control de la contaminación son críticos.

Características y ventajas

• Diseño redondeado e higiénico que facilita la limpieza
• Dos placas de bloqueo al suelo para mayor anclaje, estabilidad y control de vibraciones
• Husillo protegido (manga) que evita la entrada de suciedad, polvo y contaminantes
• Diseñado para ayudar al cumplimiento de las recomendaciones higiénicas EHEDG y 3-A
• Construcción en acero inoxidable resistente a la corrosión, apta para zonas de lavado
• Base de goma vulcanizada para amortiguación de vibraciones y antideslizamiento
• Altura regulable para un nivelado preciso en superficies irregulares
• Bajo mantenimiento para minimizar tiempos de inactividad

Materiales

• Placa base: acero inoxidable AISI 304 o AISI 316
• Husillo: acero inoxidable A2-70 o A4-70
• Base de goma: caucho NBR vulcanizado (CAS n.º 9005-98-5), certificado FDA conforme a FDA CFR 21 177.2600
• Todos los materiales son altamente resistentes a agentes de limpieza comunes, productos químicos, aceites y grasas

Tamaños
Tipo de base | Diámetro de la base D | Carga nominal
HMF 62 | 60 mm | 7.000 N
HMF 82 | 80 mm | 15.000 N
HMF 102 | 100 mm | 20.000 N
HMF 122 | 120 mm | 30.000 N


Diámetro de husillo y manguito
M16 | M20 | M24 | M30 | M36 | M42 | M48


Longitud de husillo (L) y longitud de manguito (H)
L = 135 mm H = 55 mm — Mín 80 mm a Máx 120 mm
L = 175 mm H = 75 mm — Mín 100 mm a Máx 160 mm
L = 215 mm H = 95 mm — Mín 120 mm a Máx 200 mm
L = 255 mm H = 115 mm — Mín 140 mm a Máx 240 mm
L = 295 mm H = 125 mm — Mín 180 mm a Máx 280 mm


Opciones y suministro

• Para pedidos grandes, la base y los husillos pueden suministrarse por separado para ofrecer flexibilidad con distintos tamaños de husillo
• Opciones de roscas: se incluyen las roscas métricas listadas; otros tipos de rosca o roscas personalizadas (p. ej. trapezoidal) se suministran bajo pedido

Características / especificaciones técnicas

• Serie de modelos: HMF series
• Diseño: diseño higiénico redondeado con husillo protegido y 2 placas de bloqueo al suelo
• Conformidad / Certificados: FDA CFR 21 177.2600 (base de goma); diseñado para cumplir recomendaciones EHEDG y 3-A
• Material placa base: AISI 304 o AISI 316
• Material husillo: A2-70 o A4-70
• Base de goma: NBR (CAS n.º 9005-98-5), certificado FDA
• Cargas nominales: HMF 62 = 7.000 N; HMF 82 = 15.000 N; HMF 102 = 20.000 N; HMF 122 = 30.000 N
• Diámetros de husillo: M16, M20, M24, M30, M36, M42, M48
• Longitudes husillo/manguito: combinaciones L/H con rangos de ajuste min/max
• Compensación de inclinación: hasta 10°
• Resistencia: alta resistencia a agentes de limpieza, productos químicos, aceites y grasas
