Componente óptico para fibras ópticas LV series

optomecánicomodular

Resumen
Gama de componentes modulares de iluminación y epi‑iluminadores universales para microscopios compuestos industriales Nikon serie LV. Se describen las opciones halógena, fibra, LED y fluorescencia, y su compatibilidad con microscopios verticales LV.

Iluminador de halógeno

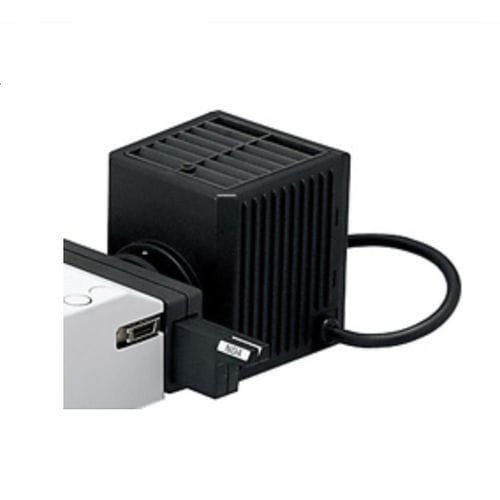

Portalámparas halógeno de alta intensidad 12 V‑50 W: LV‑LH50PC. Aunque nominalmente es 12 V‑50 W, su salida luminosa es equivalente o superior a algunas fuentes de 12 V‑100 W. El bajo consumo favorece un diseño compacto y reduce el desenfoque inducido por el calor.

Iluminación por fibra

• Iluminador de fibra HG precentrado — Intensilight (para LV‑UEPI2 / LV‑UEPI2A).
• No requiere centrado ni ajuste de enfoque tras el reemplazo de la lámpara.
• La fuente puede ubicarse de forma remota para reducir calor y ruido eléctrico en el microscopio.
• Seis niveles de intensidad (3 %–100 %) y obturador integrado.
• Vida media de la lámpara ≈ 2000 horas para minimizar cambios y costes operativos.
• Existe variante motorizada recomendada para LV150NA y LV100NDA.
• Control: mando a distancia opcional o control por PC mediante Nikon NIS‑Elements.

Sistema de iluminación LED para fluorescencia D-LEDI
D‑LEDI es una fuente LED dedicada a fluorescencia para microscopios industriales verticales manuales Nikon. Equipada con LEDs de alta potencia en cuatro bandas (385 nm, 488 nm, 550 nm y 621 nm). Operación desde pad ergonómico o por PC (NIS‑Elements). Larga vida operativa sin lámparas consumibles; optimizada para ECLIPSE LV150N y LV100ND y adecuada para observaciones con alto aumento cuando las vibraciones sean bajas.

Iluminador universal
LV-UEPI-N
Iluminador episcópico universal que admite:

• Campo claro
• Campo oscuro
• Polarización simple
• DIC
• Interferometría de doble haz

LV-UEPI2
Óptica avanzada para una amplia variedad de métodos de observación: campo claro, campo oscuro, polarización simple, observación con compensador rojo de primer orden, DIC, epifluorescencia (posible excitación UV), epifluorescencia polarizada UV e interferometría de doble haz. Mantenimiento automático de ajustes de iluminación (diafragma de apertura, obturador y filtros, incluyendo difusor y filtro ND) para facilitar la observación.

LV-UEPI2A (Motorizado)
Iluminador episcópico universal motorizado: torreta de cambio de iluminación, diafragma de apertura y control de tensión de iluminación motorizados para reproducir con precisión las condiciones lumínicas y garantizar consistencia en la captura de imagen. La apertura se optimiza automáticamente según el objetivo y la técnica, con posibilidad de anulación manual. Con LV‑ECON E, el ajuste puede realizarse desde el controlador o desde un PC conectado.

Iluminador LED
LV-EPILED
Iluminador LED blanco optimizado para campo claro. Diseño compacto y ligero. Alimentación y control mediante el controlador incluido; control externo posible con LV‑ECON E. Todos los iluminadores descritos están diseñados para la serie LV.

Especificaciones técnicas / características clave

• Familia: componentes modulares de iluminación para microscopios compuestos industriales Nikon (serie LV).
• LV‑LH50PC: 12 V‑50 W nominal; brillo comparable o superior a 12 V‑100 W; reducción del desenfoque térmico; bajo consumo.
• Intensilight HG (fibra): precentrado, 6 niveles de intensidad (3 %–100 %), obturador integrado, vida media ≈ 2000 h; control remoto o por PC; variante motorizada disponible.
• D‑LEDI: LEDs para fluorescencia en 385 nm, 488 nm, 550 nm, 621 nm; larga vida; control por pad o PC; optimizado para LV150N y LV100ND.
• LV‑UEPI‑N: soporta campo claro, campo oscuro, polarización simple, DIC e interferometría de doble haz.
• LV‑UEPI2: optimización automática de diafragma, obturador y filtros; soporta campo claro/oscuro, polarización, observación con compensador rojo de primer orden, DIC, epifluorescencia (UV posible), epifluorescencia polarizada UV e interferometría de doble haz.
• LV‑UEPI2A: torreta motorizada, diafragma motorizado y control de iluminación motorizado; compatible con LV‑ECON E y control por PC.
• LV‑EPILED: LED blanco para campo claro; compacto y ligero; control externo vía LV‑ECON E.
• Compatibilidad recomendada: microscopios serie LV (ej.: LV150NA, LV100NDA, LV100ND, LV150N); compatibilidad con algunos modelos ECLIPSE según la configuración.
