Microscopio óptico ECLIPSE LV100N POL

para analizar materialesde laboratoriopara la investigación

Resumen

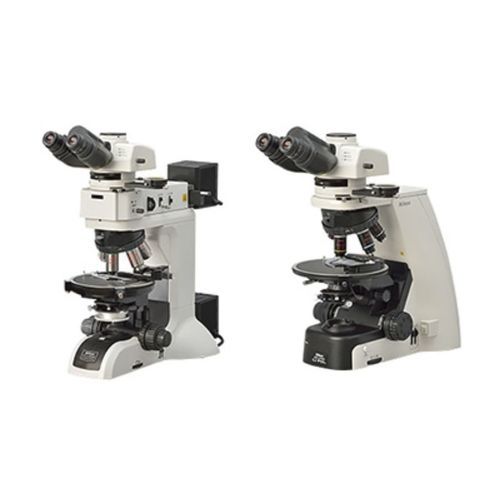

Los ECLIPSE LV100N POL LED y Ci-POL son microscopios polarizadores diseñados para la observación y el análisis de especímenes anisótropos birrefringentes. Las ópticas Nikon CFI60-POL permiten flujos de trabajo tanto cualitativos como cuantitativos, en observación ocular y en adquisición digital.

Aplicaciones
Mineralogía, petrografía, ciencia de materiales y análisis de materiales ópticamente activos. Aptos para observaciones en transmisión y reflexión, incluidas técnicas conoscópicas y ortoscópicas para estudios de composición y distribución.

Puntos destacados

• Iluminación diascópica (transmisión) y episcópica (reflexión) con conmutación sencilla; opción de iluminador epi universal LV-UEPI-N.
• LV100N POL LED: LED de alta fidelidad cromática con PSU integrada 12V–24W. Ci-POL: lámpara halógena 6V–30W integrada.
• Amplio catálogo de accesorios polarizadores: compensadores Berek, Senarmont y cuña de cuarzo; revólver centrable con ranura DIN; platina graduada y platina mecánica acoplable.
• Recorrido de enfoque largo (30 mm) para muestras altas o gruesas.

Especificaciones (resumen)
Categoría | ECLIPSE LV100N POL LED | ECLIPSE Ci-POL
Sistema óptico | CFI60 infinity | CFI60 infinity
Iluminación | LED alta fidelidad cromática; PSU integrada 12V–24W; cambio dia/epi; lente fly‑eye; filtros NCB11, ND8 integrados | Lámpara halógena 6V–30W; PSU integrada 6V–30W; filtros ND8, ND4 integrados
Enfoque | Coaxial coarse/fine; recorrido 30 mm; coarse: 14 mm/vuelta; fine: 0,1 mm; lectura mínima: 1 µm | Coaxial coarse/fine; recorrido 30 mm; coarse: 9,33 mm/vuelta; fine: 0,1 mm; lectura mínima: 1 µm
Oculares (F.O.V., mm) | CFI 10X (22), CFI 10X CM (22), CFI 12.5X (16), CFI 15X (14.5) | Igual
Tubos | P-TT3 Trinocular; P-TB2 Binocular para polarización | Igual
Tubo intermedio | Lente Bertrand enfocable y extraíble; conocópico/ortoscópico conmutable; analizador integrado; ranura para compensador | Igual
Analizador | Disco rotatorio 360°; lectura mínima 0,1° | 360°; lectura mínima 0,1°
Revólver | Revólver quintuple centrable (desmontable); ranura DIN | Igual
Platina | Platina circular graduada dedicada, rotación 360° (1°); platina mecánica 35 x 25 mm con vernier 0,1 mm | Platina rotatoria con rodamientos; platina mecánica 35 x 25 mm con vernier 0,1 mm
Condensador | Swing-out sin tensión dedicado; P Achromat NA 0.9 | Igual
Polarizadores | Fijados en la base del portacondensador; LV100N: con marcaje; Ci-POL: sin marcaje | Misma compatibilidad
Objetivos (sets polarizantes) | CFI Achromat P 4X, P 10X, LWD P 20X, P 40X, P 100X Oil; CFI TU Plan Fluor EPI series | Igual
Iluminador episcópico | LV-UEPI-N (LV100N: PSU integrada) | LV-UEPI-N (Ci-POL requiere PSU externa C-LL-CTRL)
Compensadores | P-CL estándar 1/4 λ & placa de matiz; cuña de cuarzo o Senarmont ins. en ranura intermedia | Igual
Consumo | 0,7 A / 58 W | 0,8 A / 38 W
Peso | Aprox. 17 kg (set trinocular estándar) | Aprox. 14 kg (set binocular estándar)

Especificaciones técnicas

• Sistema óptico: Nikon CFI60 infinity; opciones CFI60-2 para trabajo sin portacubierta.
• Iluminación: LV100N POL LED — LED de alta fidelidad cromática con PSU integrada 12V–24W; Ci-POL — halógeno 6V–30W integrado.
• Recorrido de enfoque: 30 mm, mandos coaxiales coarse/fine, fine 0,1 mm, lectura mínima 1 µm.
• Analizador: disco rotatorio 360° con lectura mínima 0,1°; analizador tipo deslizable en tubo intermedio.
• Revólver: quintuple centrable con ranura DIN para compensadores.
• Platina: platina circular rotatoria 360° (graduación 1°); platina mecánica acoplable 35 x 25 mm con vernier 0,1 mm.
• Condensador: swing-out sin tensión, P Achromat NA 0.9.
• Objetivos: series CFI Achromat P y CFI TU Plan Fluor EPI 4X–100X (100X aceite) y opciones LWD.
• Accesorios: compensadores Berek, Senarmont, cuña de cuarzo; LV-UEPI-N; filtros y adaptadores para cámaras digitales.
• Consumo y peso: LV100N POL LED ≈ 0,7 A / 58 W, ≈ 17 kg; Ci-POL ≈ 0,8 A / 38 W, ≈ 14 kg.
