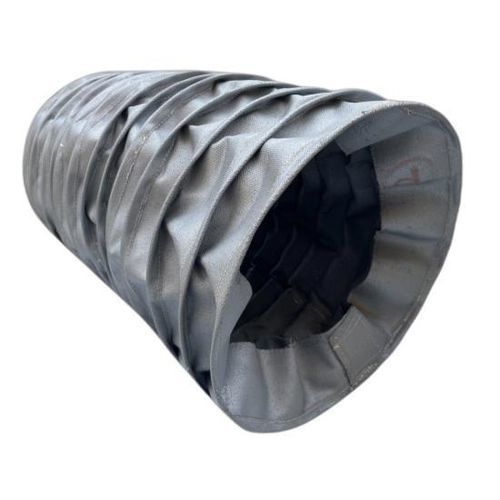

Fuelle redondo BSTFLEX

de PTFEde tela recubiertade tela de vidrio aluminizada

Resumen del producto
Los fuelles cosidos con soporte de alambre BSTFLEX son cubiertas protectoras flexibles a medida, diseñadas para aplicaciones industriales de gran diámetro y largo recorrido. Una estructura interna de alambre mantiene la forma de cada convolución durante la extensión y compresión, reduciendo la caída del tejido y garantizando estabilidad con movimientos repetidos.

Usos típicos
Estos fuelles de tela reforzada con alambre protegen cilindros hidráulicos, ejes, actuadores, mecanismos telescópios y otros componentes móviles frente a polvo, virutas metálicas, abrasión, aceite, refrigerante, chispas y calor radiante.

Opciones de personalización
Cada fuelle puede adaptarse en diámetro interior, diámetro exterior, longitud comprimida, longitud extendida, carrera, espaciado de alambres, selección de tejido y configuración de montaje. Los tejidos habituales incluyen nylon recubierto, fibra de vidrio recubierta de silicona, fibra de vidrio recubierta de PTFE, fibra de vidrio aluminizada y otros tejidos técnicos de alta temperatura.

Construcción con soporte de alambre
La estructura interna de alambre forma y estabiliza cada convolución. Ventajas principales:

• Mejor estabilidad dimensional
• Mayor soporte para grandes diámetros
• Reducción del colapso o caída del tejido
• Adecuado para largos recorridos y grandes extensiones
• Relación comprimido/extendido eficiente
• Geometría personalizada flexible
• Compatible con tejidos técnicos de alta temperatura

Rendimiento para grandes diámetros y largos recorridos
El diseño con soporte de alambre evita la caída, el plegado irregular, la torsión y el contacto con piezas móviles, haciéndolo adecuado para cilindros hidráulicos grandes, actuadores verticales, mecanismos de elevación, sistemas telescópicos, prensas industriales y maquinaria pesada.

Opciones de materiales
La selección del material depende de la temperatura de servicio, abrasión, aceite y exposición química. Opciones típicas:

• Nylon recubierto — flexibilidad y resistencia a la abrasión para protección industrial general
• Fibra de vidrio recubierta de silicona — recomendada para temperaturas elevadas y exposición a chispas
• Fibra de vidrio recubierta de PTFE — resistencia química y térmica con baja adhesión superficial
• Fibra de vidrio aluminizada — reflexión del calor radiante cerca de hornos y equipos calientes
• Tejidos técnicos de alta temperatura — para exposiciones severas a calor y partículas calientes

Adecuación a altas temperaturas
El soporte de alambre mantiene la geometría del fuelle cuando se usan tejidos resistentes al calor que no forman estructuras de acordeón autoportantes rígidas. La elección de tejido, hilo de coser, alambre de soporte y herrajes debe ajustarse a las condiciones reales: calor radiante, chispas de soldadura, partículas calientes y condiciones de proceso.

Protección de maquinaria (contaminantes)
Diseñado para proteger componentes móviles de:

• Polvo
• Virutas metálicas y residuos de rectificado
• Partículas abrasivas
• Aceite y grasa
• Refrigerante
• Chispas y calor radiante
• Contaminación ambiental

Componentes típicamente protegidos

• Tirantes de cilindros hidráulicos
• Ejes y husillos
• Actuadores y husillos de avance
• Husillos de bolas y guías lineales
• Mecanismos telescópicos y grandes componentes de máquina

Opciones de montaje
Las configuraciones de extremos y montaje disponibles incluyen collares de tela, extremos con abrazadera, secciones de montaje reforzadas, bridas metálicas, ojales, placas de montaje y sistemas de sujeción personalizados. Las construcciones partidas o con cremallera pueden emplearse cuando el equipo no puede desmontarse fácilmente.

Información para producción a medida
Datos habitualmente necesarios para diseñar y cotizar fuelles a medida:

• Diámetro interior
• Diámetro exterior máximo
• Longitud totalmente comprimida
• Longitud totalmente extendida
• Carrera requerida
• Dimensiones de montaje
• Orientación de instalación
• Temperatura de servicio
• Exposición ambiental
• Frecuencia de movimiento
• Dibujo o fotografía del equipo

Especificaciones técnicas

• Tipo de fuelle: Fuelle cosido con soporte de alambre
• Forma: Redondo / cilíndrico
• Diámetro interior: A medida
• Diámetro exterior: A medida
• Longitud extendida: A medida
• Longitud comprimida: A medida
• Carrera: Según la aplicación
• Soporte de alambre: Diámetro y espaciado personalizados
• Material del tejido: Según el entorno (nylon recubierto, fibra de vidrio silicona/PTFE/aluminizada, etc.)
• Construcción de extremos: Collar, brida, abrazadera o personalizada
• Cierre: Cerrado, cremallera, velcro o personalizado
• Producción: Prototipos y cantidades OEM
