Fuelle rectangular BSTFLEX

redondocuadradomultimaterial

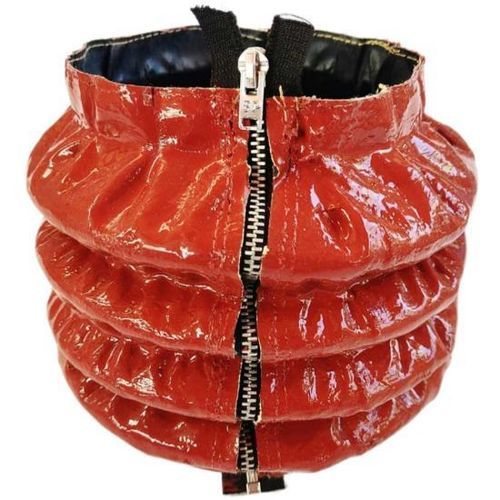

Descripción del producto Los fuelles cosidos con cremallera BSTFLEX son cubiertas flexibles a medida diseñadas para proteger guías, rieles lineales, husillos de bolas, husillos rectificadores, actuadores y otros componentes móviles con perfiles redondos, cuadrados o rectangulares. La construcción tipo acordeón se expande y comprime con el movimiento, protegiendo las piezas frente a polvo, virutas metálicas, abrasión, aceite, refrigerante, chispas y calor.

Construcción con cremallera de acceso rápido La cremallera integrada permite abrir el fuelle a lo largo para instalarlo alrededor de una varilla, eje, husillo, guía o actuador existente sin desmontaje completo. Esta construcción desmontable es adecuada para proyectos de reemplazo, equipos con alto mantenimiento y aplicaciones donde los fuelles cerrados son difíciles de instalar.

Beneficios de servicio

• Instalación inicial
• Inspección rutinaria
• Acceso para lubricación
• Mantenimiento de componentes
• Reemplazo de fuelle
• Mantenimiento de emergencia

Opciones de cierre personalizadas Los sistemas de cierre se seleccionan según la aplicación:

• Cierres con cremalleras reforzadas
• Cierres de gancho y bucle (Velcro)
• Broches a presión
• Sistemas de sujeción combinados
• Construcciones totalmente cerradas

Dimensiones personalizadas Cada fuelle cosido con cremallera se fabrica según las dimensiones interiores/exteriores requeridas, las longitudes comprimida y extendida, el recorrido y la geometría de los pliegues para adaptarse al componente protegido y al desplazamiento previsto.

Especificaciones
Forma del fuelle: Redonda, rectangular o a medida
Dimensiones interiores: A medida
Dimensiones exteriores: A medida
Longitud extendida: A medida
Longitud comprimida: A medida
Recorrido: Según el movimiento de la máquina
Cierre: Cremallera, gancho y bucle, broche o a medida
Tejido: Seleccionado según el entorno de trabajo
Montaje: Collarin, brida, abrazadera o a medida
Refuerzo: Opcional
Producción: Prototipos y producción OEM disponibles

Opciones de materiales BSTFLEX fabrica fuelles con una gama de textiles técnicos elegidos según el tipo de contaminación, la temperatura y las condiciones mecánicas:

• Nailon recubierto — flexibilidad y resistencia a la abrasión para aplicaciones industriales generales
• Fibra de vidrio recubierta de silicona — para temperaturas elevadas, chispas o superficies calientes
• Fibra de vidrio recubierta de PTFE — resistencia química y menor adherencia superficial
• Fibra de vidrio aluminizada — protección frente a calor radiante cerca de hornos o equipos de proceso calientes
• Tejidos técnicos personalizados — para requisitos específicos de temperatura, abrasión, aceite o productos químicos

Opciones de montaje Las configuraciones de montaje personalizadas incluyen:

• Collarines de tela
• Extremos montados con abrazadera
• Secciones de extremo reforzadas
• Bridas de montaje metálicas
• Ojales
• Placas de montaje personalizadas y sistemas de fijación especiales

Aplicaciones típicas

• Maquinaria hidráulica
• Máquinas herramienta CNC
• Husillos de bolas y husillos rectificadores
• Sistemas de guía lineal y ejes
• Automatización industrial y robótica
• Equipos de elevación y mecanismos telescópicos
• Fundición y equipos de procesamiento de metales
• Máquinas de envasado y manejo de materiales
• Proyectos de mantenimiento y modernización

Información requerida para producción a medida Al especificar un fuelle personalizado proporcione:

• Forma del fuelle
• Diámetro interior o ancho/alto interior
• Dimensiones exteriores máximas permitidas
• Longitud totalmente comprimida
• Longitud totalmente extendida
• Recorrido requerido
• Posición de la cremallera/cierre
• Método de montaje
• Temperatura de funcionamiento
• Exposición ambiental
• Dibujo, fotografía o muestra existente

Especificaciones técnicas

• Pedido (MOQ): 1
• Formas: Redonda, rectangular o a medida
• Tipos de cierre: Cremallera reforzada, gancho y bucle, broche, combinado o totalmente cerrado
• Tejidos: Nailon recubierto, fibra de vidrio recubierta de silicona, fibra de vidrio recubierta de PTFE, fibra de vidrio aluminizada, tejidos técnicos personalizados
• Montaje: Collarin, brida, abrazadera, extremos reforzados, ojales, placas personalizadas
• Recorrido: Diseñado según el movimiento de la máquina
• Refuerzo: Opcional
• Producción: Prototipos y producción OEM disponibles
